应用例程：基于STM32F103x8的最小系统
基本信息
基于STM32F103R8T6核心板，演示最小系统的配置与使用。
视频下载
暂无
实验硬件

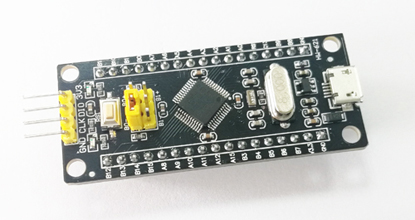

STM32F103x8核心板（1块）[ 购买 ]：
CH340E通讯小板（1块）[ 购买 ]：
Micro-USB通讯线（2根）[ 购买 ]：

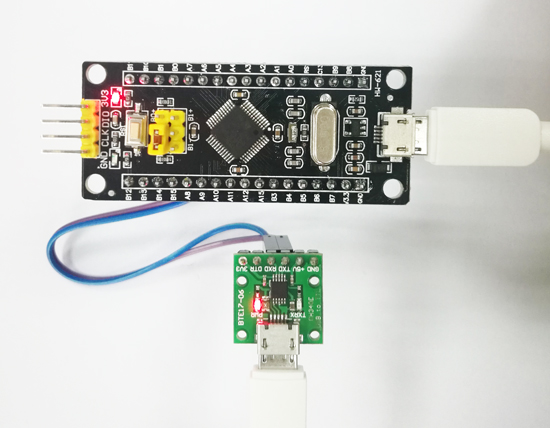

电路参考
- Micro-USB通讯线连接电脑和STM32F103x8核心板，用于给STM32F103x8核心板供电。
- CH340E通讯小板通过Micro-USB通讯线连接到电脑。
-
CH340E通讯小板的串口TX、RX分别连接STM32F103x8核心板的RX、TX。
CH340E通讯小板 TXD ---- PA10 STM32F103x8核心板 RXD ---- PA9
关键配置说明
STM32F103x8有64K的片内FLASH，目前已经无法放入KQD最小系统，我们需要把STM32F103x8当作STM32F103xB来使用。

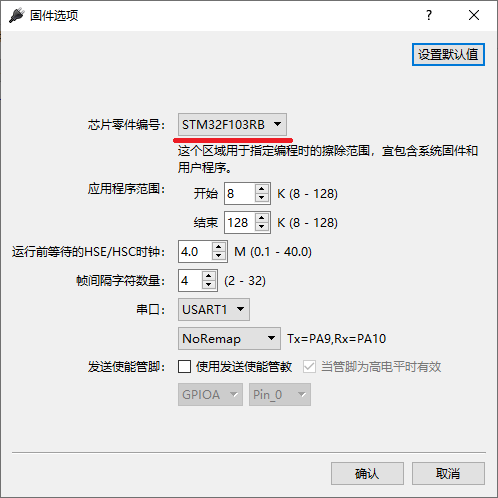

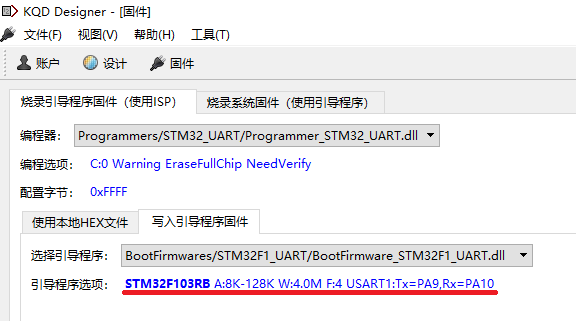

在通过芯片ISP烧录引导程序的时候，需要修改配置：
配置芯片为STM32F103xB：

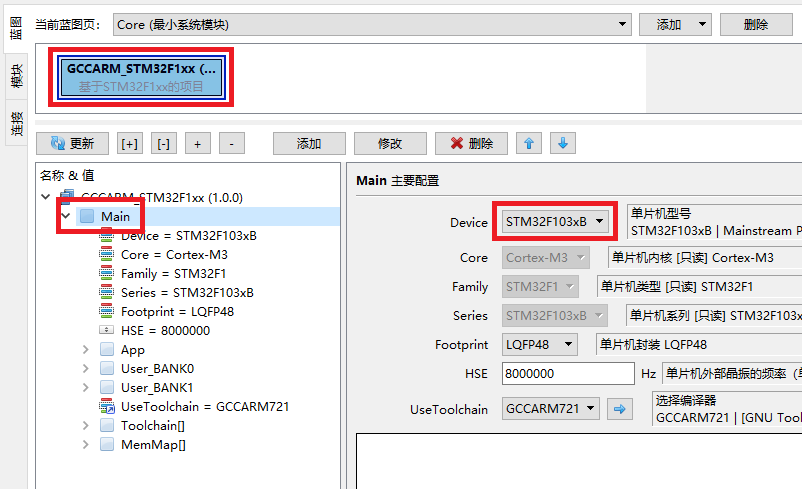

在蓝图中，配置芯片为STM32F103xB：

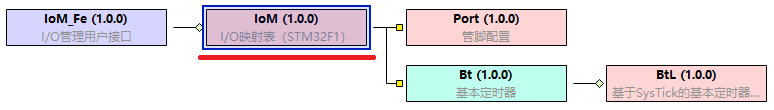

STM32F103x8核心板有一个通过MCU管脚直接控制的LED灯，我们在配置中添加IoM蓝图，选择IoM模块：

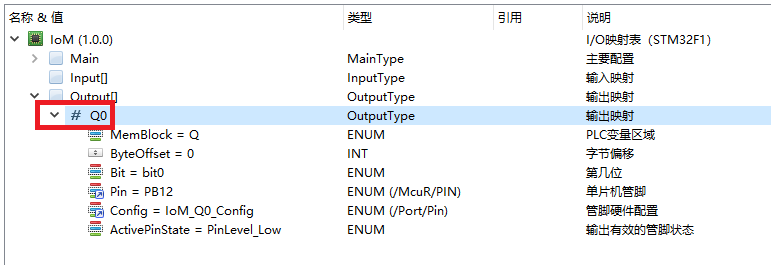

在Output中添加一个输入映射Q0：

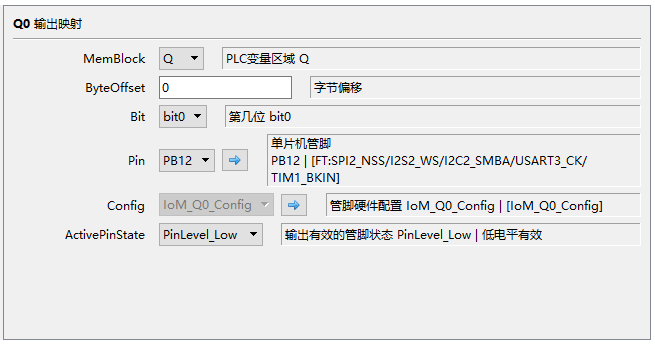

将单片机管脚PB12映射到PLC变量Q0.0，低电平有效：
实验步骤

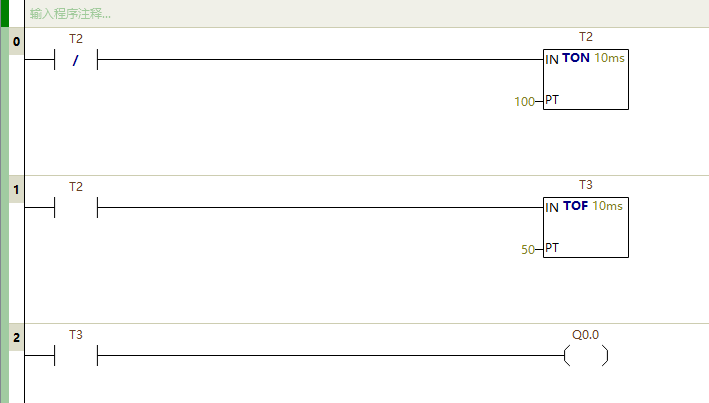

编写如下梯形图，用TON定时器T2产生1秒的周期信号，用TOF定时器T3来驱动LED灯。
将梯形图程序下载到STM32F103x8核心板，即可看到板上的LED灯以1秒的频率在闪烁。
指令说明
无
