应用例程：基于STM32F103xC的最小系统，添加多路串口

基本信息

基于STM32F103RCT6核心板，在最小系统的基础上，添加一路串口，通过RS485连接到电脑。

视频下载

暂无

实验硬件

STM32F103RCT6核心板（1块）[ 购买 ]：

CH340E通讯小板（1块）[ 购买 ]：

Micro-USB通讯线（1根）[ 购买 ]：

TTL转RS485通讯小板（1块）[ 购买 ]：

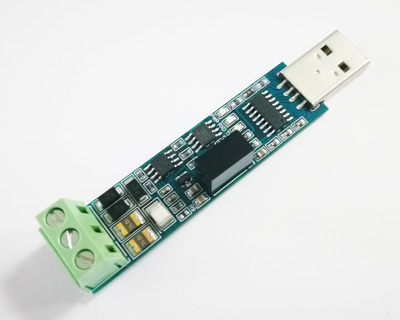

USB转RS485通讯小板（1块）[ 购买 ]：

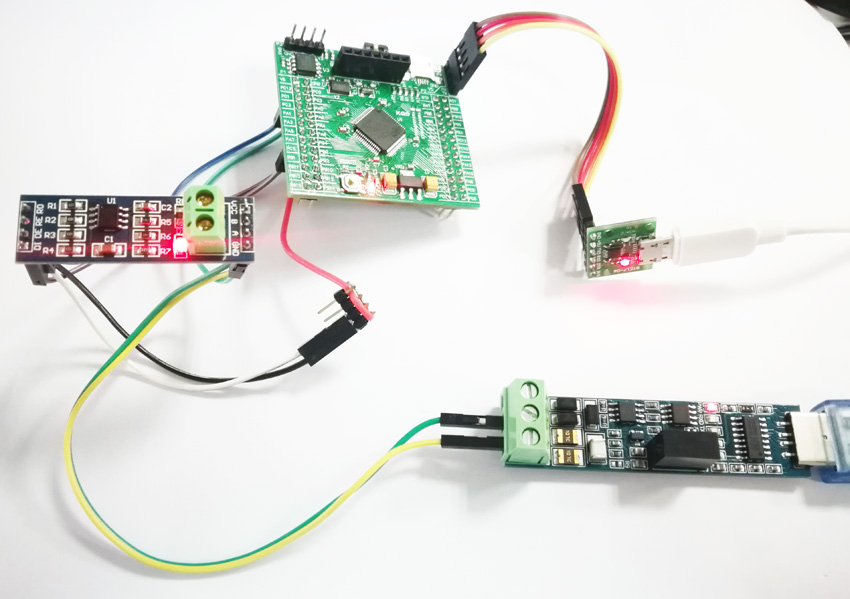

电路参考

  • CH340E通讯小板通过Micro-USB通讯线连接到电脑。
  • CH340E通讯小板的GND连接核心板的GND、+5V连接核心板的V5、串口TX、RX分别连接STM32F103xC核心板的RX、TX。
    CH340E通讯小板GND----GNDSTM32F103xC核心板（P4端子）
    +5V----5V
    TXD----RX
    RXD----TX
  • USB转RS485通讯小板连接到电脑。
  • TTL转RS485通讯小板的VCC、GND、DI、DE（RE）、RO分别连接到STM32F103xC核心板的V5、GND、PA2、PA4、PA3。
    TTL转RS485通讯小板VCC----V5STM32F103xC核心板
    GND----GND
    DI----PA2
    DE、RE----PA4
    RO----PA3
  • TTL转RS485通讯小板的A、B分别连接到USB转RS485通讯小板的A+、B-。
    TTL转RS485通讯小板A----A+USB转RS485通讯小板
    B----B-

关键配置说明

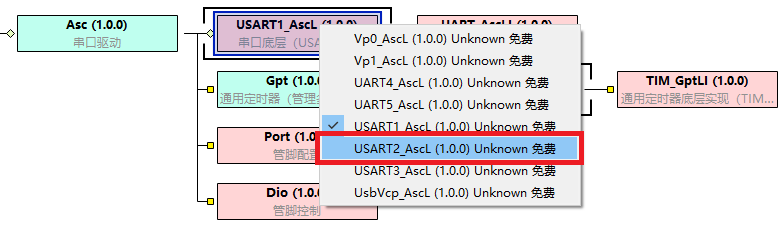

在蓝图Fcc（PLC系统）中，选中USART1_AscL，点击鼠标右键，添加USART2_AscL：

点击编译按钮：

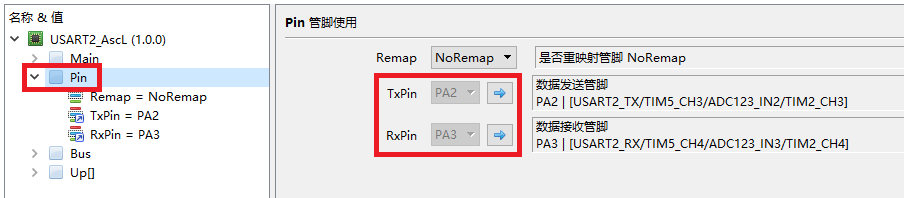

蓝图中选择USART2_AscL模块，配置树中选择Pin节点，查看单片机管脚的使用（PA2为发送、PA3为接收）：

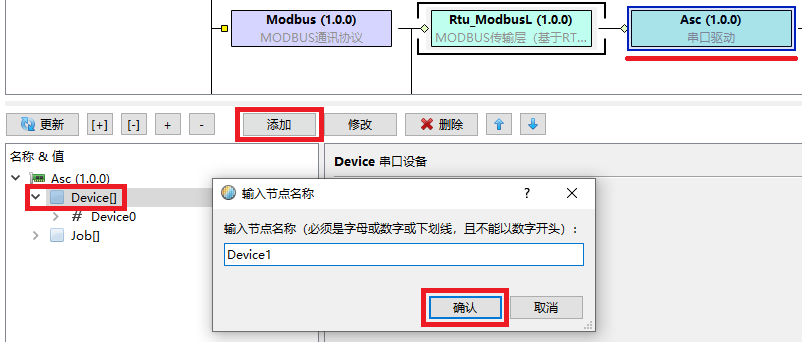

蓝图中选择Asc模块，配置树中选择Device节点，点击添加按钮，输入新的串口设备Device1，然后点击确认按钮，在串口驱动模块中添加Device1设备。

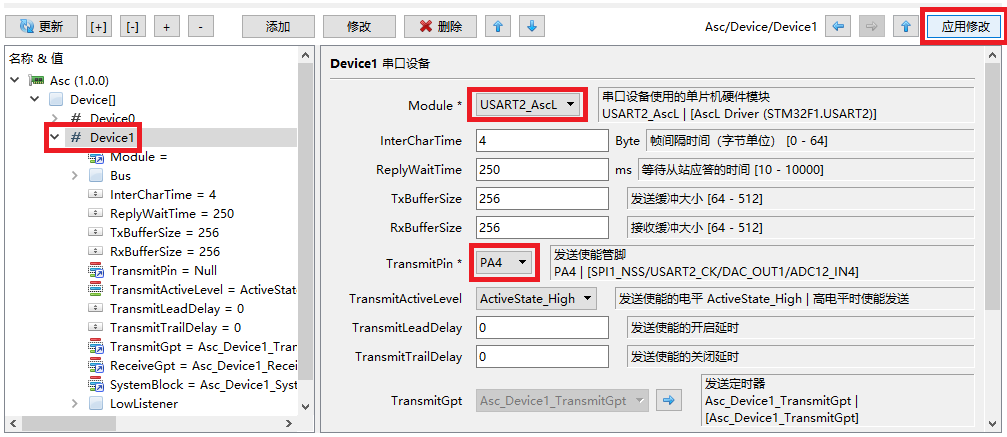

配置树中选择新添加的Device1设备，在配置视图中，修改Module为USART2_AscL，修改TransmitPin为PA4，最后点击应用修改。

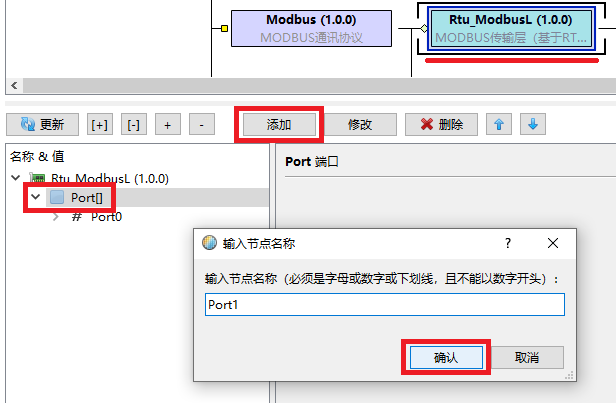

蓝图中选择Rtu_ModbusL模块，配置树中选择Port节点，点击添加按钮，输入新的串口设备Port1，然后点击确认按钮，在MODBUS传输层添加Port1通讯端口。

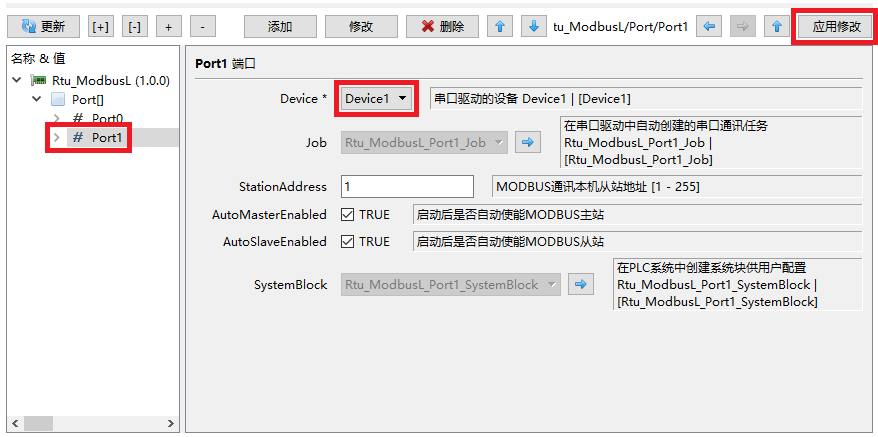

配置树中选择新添加的Port1端口，在配置视图中，修改Device为Device1，点击应用修改。

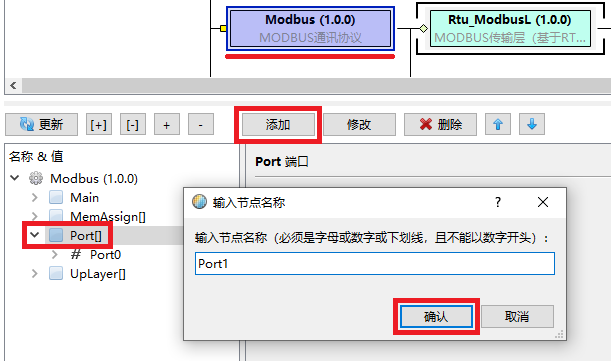

蓝图中选择Modbus模块，配置树中选择Port节点，点击添加按钮，输入新的串口设备Port1，然后点击确认按钮，在MODBUS通讯协议中添加Port1通讯端口。

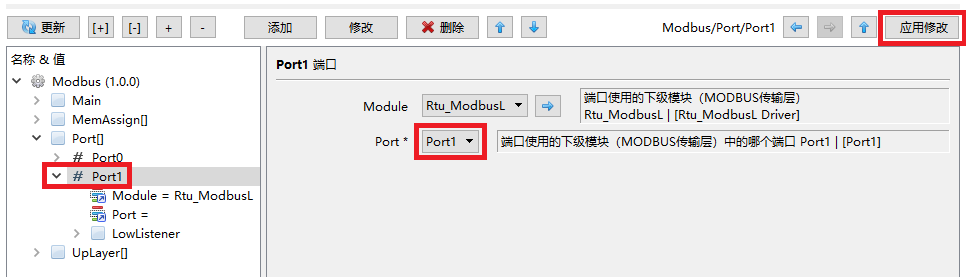

配置树中选择新添加的Port1端口，在配置视图中，修改Port为Port1，点击应用修改。

实验步骤

  • 将新的配置编译后上传到服务器，并通过CH340E通讯小板下载系统到开发板。

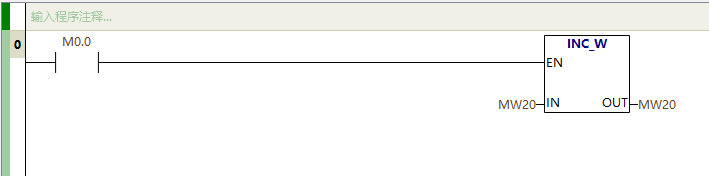

  • 编写如下梯形图，用M0.0来驱动MW20的自加。

  • 通过CH340E通讯小板下载梯形图。

  • 通过USB-RS485转换器监控梯形图。

指令说明

无
