应用例程：基于STM32F103xC的最小系统，添加USB虚拟串口
基本信息
基于STM32F103RCT6核心板，在最小系统的基础上，添加一路USB虚拟串口，通过USB连接到电脑，在电脑上进行梯形图程序的下载与监控。
视频下载
 |
|
实验硬件
STM32F103RCT6核心板（1块）[ 购买 ]：
CH340E通讯小板（1块）[ 购买 ]：
Micro-USB通讯线（2根）[ 购买 ]：
电路参考

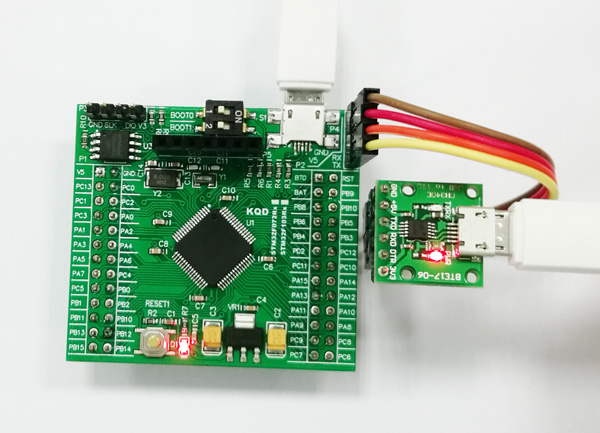

- CH340E通讯小板通过Micro-USB通讯线连接到电脑。
-
CH340E通讯小板的GND连接核心板的GND、+5V连接核心板的V5、串口TX、RX分别连接STM32F103xC核心板的RX、TX。
CH340E通讯小板 GND ---- GND STM32F103xC核心板（P4端子） +5V ---- 5V TXD ---- RX RXD ---- TX - Micro-USB通讯线连接电脑和STM32F103xC核心板。
关键配置说明

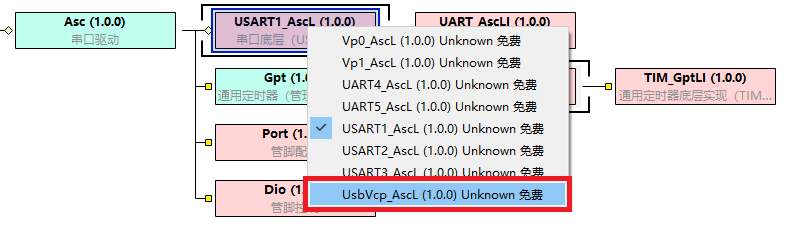

在蓝图Fcc（PLC系统）中，选中USART1_AscL，点击鼠标右键，添加UsbVcp_AscL：
点击编译按钮：

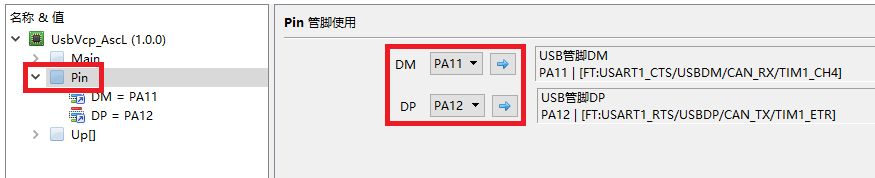

蓝图中选择UsbVcp_AscL模块，配置树中选择Pin节点，查看单片机管脚的使用（PA11为D-，PA12为D+）：

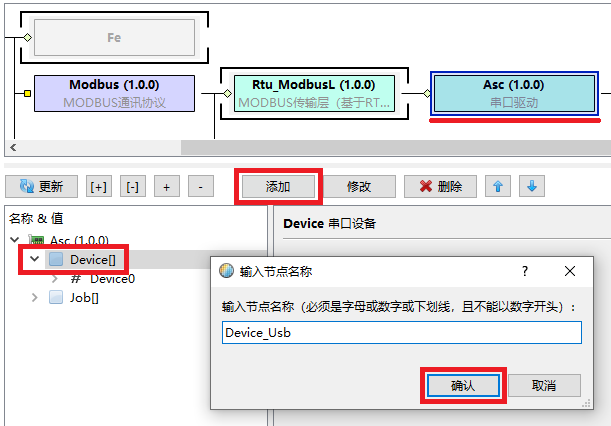

蓝图中选择Asc模块，配置树中选择Device节点，点击添加按钮，输入新的串口设备Device_Usb，然后点击确认按钮，在串口驱动模块中添加Device_Usb设备。

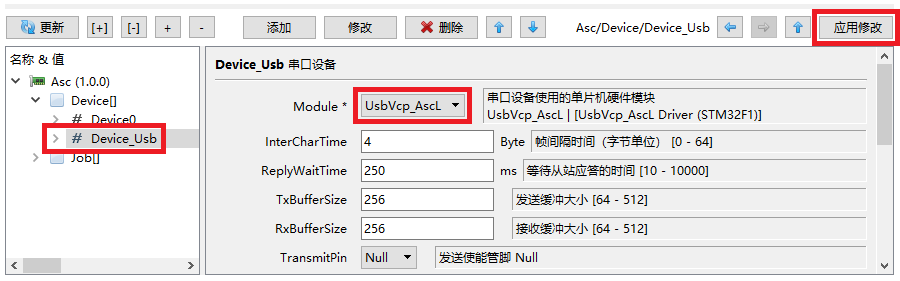

配置树中选择新添加的Device_Usb设备，在配置视图中，修改Module为UsbVcp_AscL，最后点击应用修改。

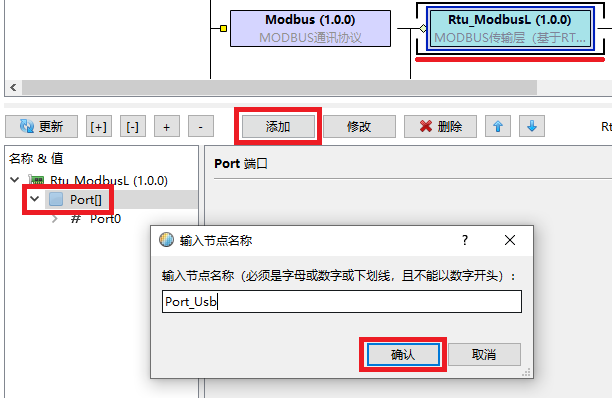

蓝图中选择Rtu_ModbusL模块，配置树中选择Port节点，点击添加按钮，输入新的串口设备Port_Usb，然后点击确认按钮，在MODBUS传输层添加Port_Usb通讯端口。

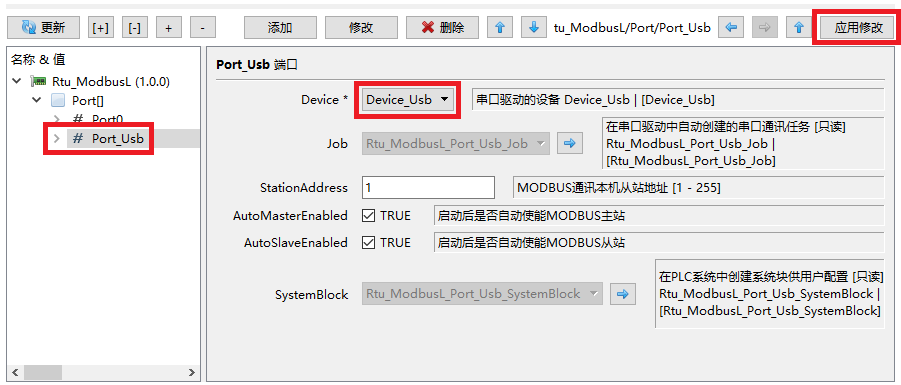

配置树中选择新添加的Port_Usb端口，在配置视图中，修改Device为Device_Usb，点击应用修改。

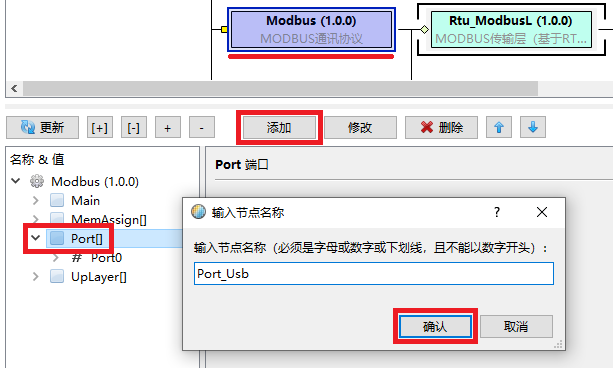

蓝图中选择Modbus模块，配置树中选择Port节点，点击添加按钮，输入新的串口设备Port_Usb，然后点击确认按钮，在MODBUS通讯协议中添加Port_Usb通讯端口。

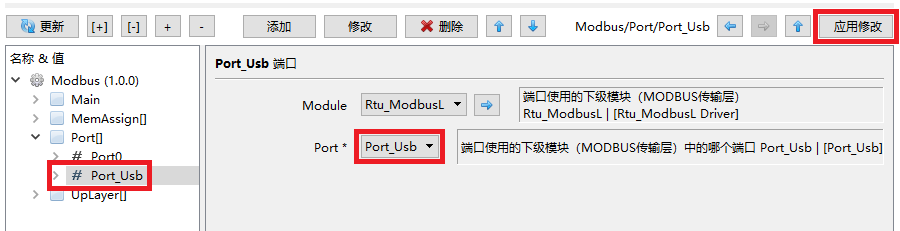

配置树中选择新添加的Port_Usb端口，在配置视图中，修改Port为Port_Usb，点击应用修改。
实验步骤
- 将新的配置编译后上传到服务器，并通过CH340E通讯小板下载系统到开发板。

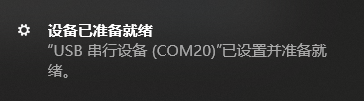

重新插拔连接电脑和STM32F103xC核心板的Micro-USB通讯线，电脑将提示找到串口设备。

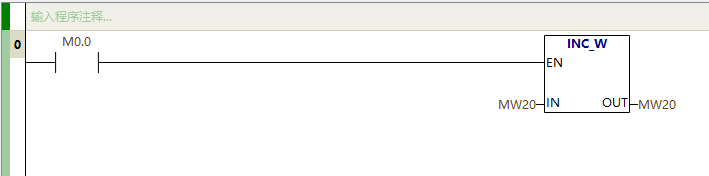

编写如下梯形图，用M0.0来驱动MW20的自加。

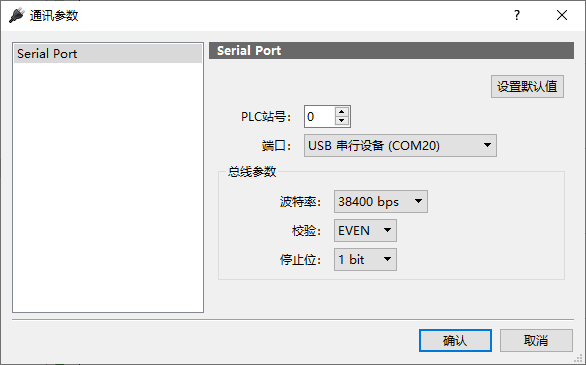

通过新找到的串口设备下载并监控梯形图。
指令说明
无
