应用例程：通过以太网进行下载监控（基于ESP8266模块，AP模式）
基本信息
基于STM32F103RCT6核心板，在最小系统的基础上，通过ESP8266模块扩展一路以太网通讯，ESP8266工作在AP模式（WIFI接入点）。电脑通过无线网卡登入WIFI接入点，然后连接到开发板并进行梯形图程序的下载和监控。
视频下载
暂无
实验硬件
STM32F103RCT6核心板（1块）[ 购买 ]：
CH340E通讯小板（1块）[ 购买 ]：
Micro-USB通讯线（1根）[ 购买 ]：
ESP8266通讯模块（1块）[ 购买 ]：

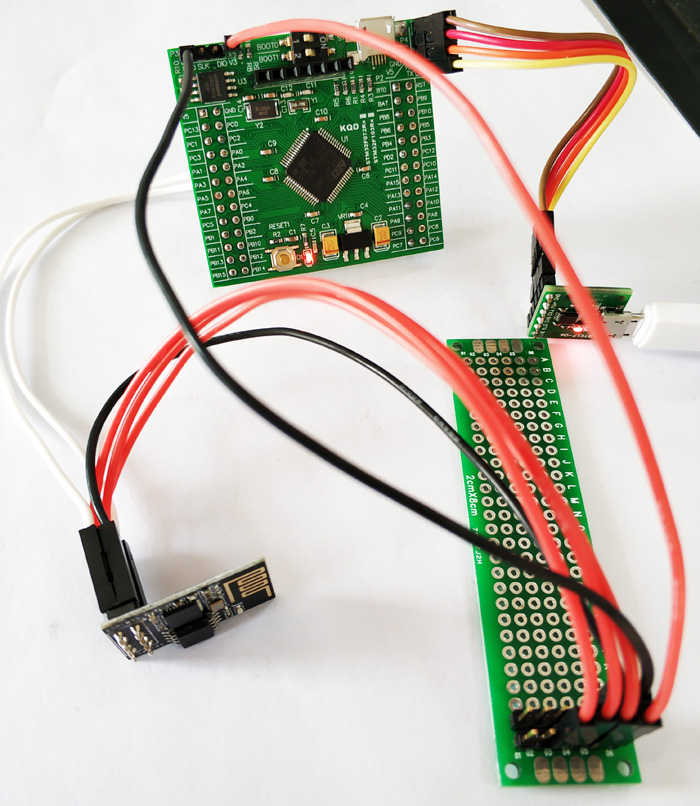

电路参考
- CH340E通讯小板通过Micro-USB通讯线连接到电脑。
-
CH340E通讯小板连接STM32F103xC核心板
CH340E通讯小板 GND ---- GND P4端子 STM32F103xC核心板 +5V ---- 5V TXD ---- RX RXD ---- TX -
ESP8266通讯模块连接STM32F103xC核心板
ESP8266通讯模块 3V3 ---- V3 P3端子 STM32F103xC核心板 RST ---- V3 EN ---- V3 GND ---- GND TX ---- PA3 P1端子 RX ---- PA2
关键配置说明

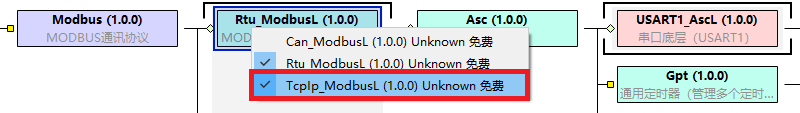

在Fcc蓝图中，选择Rtu_ModbusL模块，点击鼠标右键，添加TcpIp_ModbusL模块。

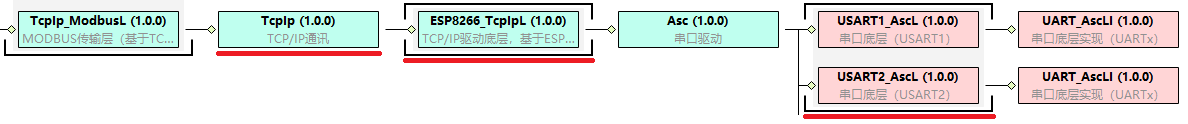

分别添加TcpIp模块、ESP8266_TcpIpL模块、USART2_AscL模块。

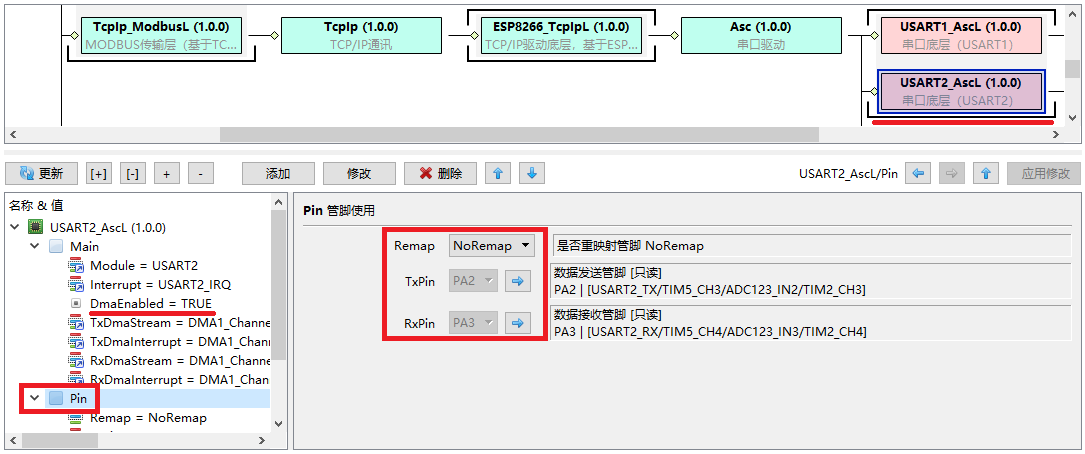

蓝图中选择USART2_AscL模块，在配置节点中选择Pin，确认单片机使用的管脚是：PA2、PA3。因为ESP8266模块默认的波特率时115200，速率比较高，这里建议打开DMA数据传输。
蓝图中选择Asc模块，在配置节点中选择Device，添加节点Device0，使用的串口底层实现为USART2_AscL。

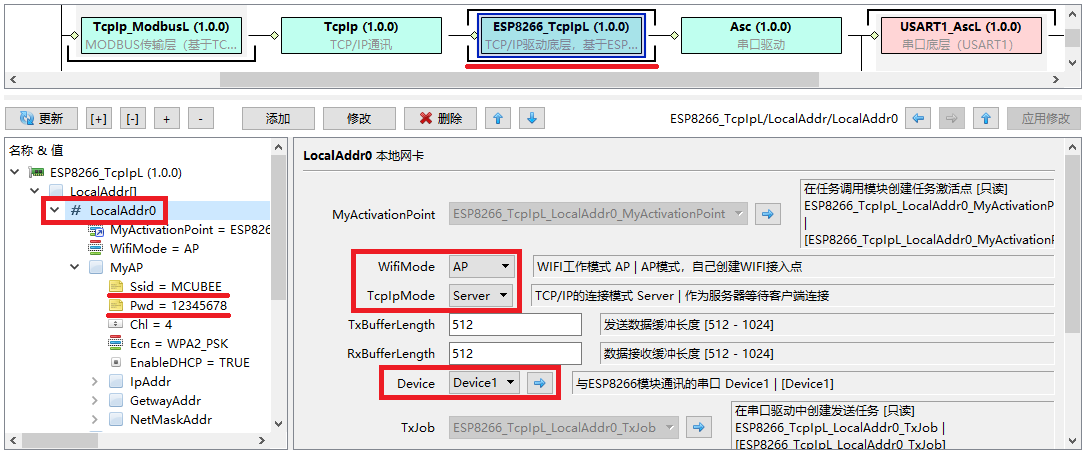

蓝图中选择ESP8266_TcpIpL模块，在配置节点中选择LocalAddr，添加本地网卡LocalAddr0，使用的串口通讯设备为Device1。WIFI模式为AP，自己创建WIFI接入点，接入点名称是MCUBEE，接入点密码是12345678。TCP/IP模式为：作为服务器等待客户端连接。

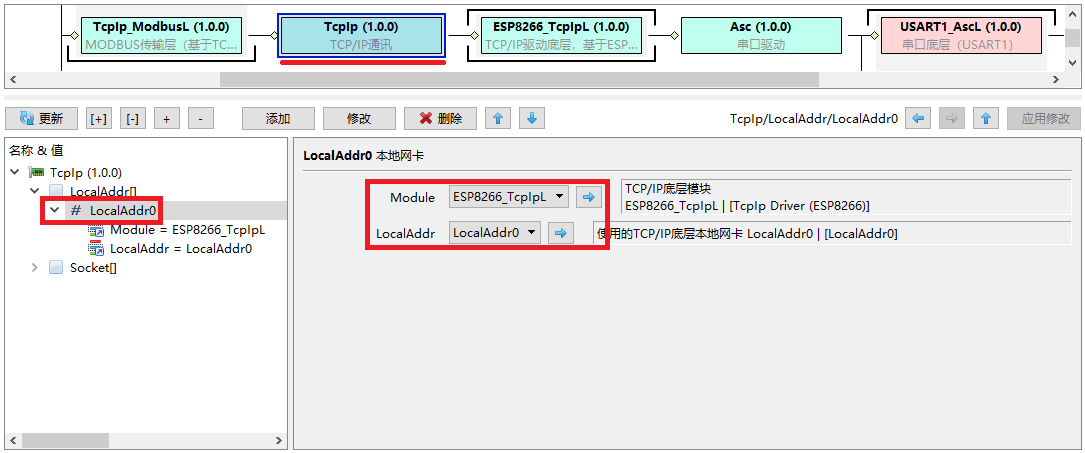

蓝图中选择TcpIp模块，在配置节点LocalAddr中添加本地网卡LocalAddr0，使用的物理网卡为ESP8266_TcpIpL模块中的本地网卡LocalAddr0。

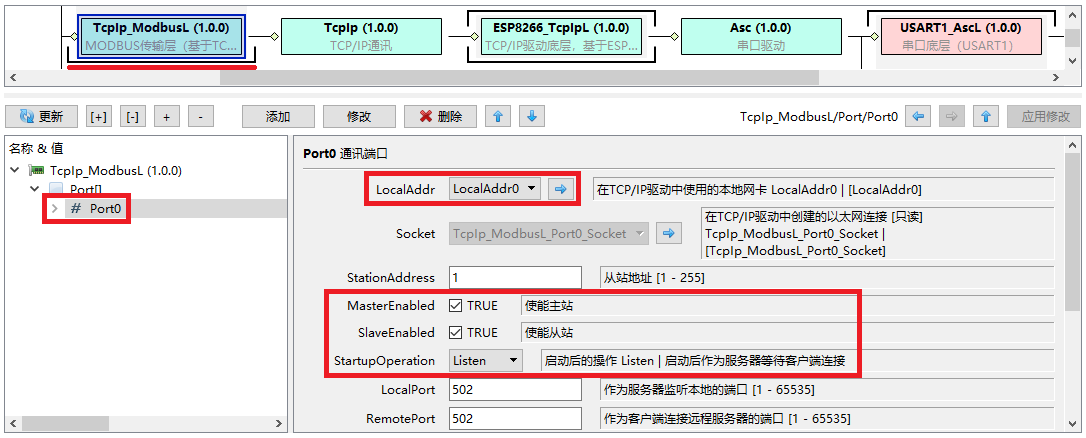

蓝图中选择TcpIp_ModbusL模块，在配置节点中选择Port，添加端口Port0，使用的本地网卡为LocalAddr0。因为Application Editor是作为客户端连接到PLC的，因此这里需要设置为启动后作为服务器等待客户端连接，并且打开从站功能。

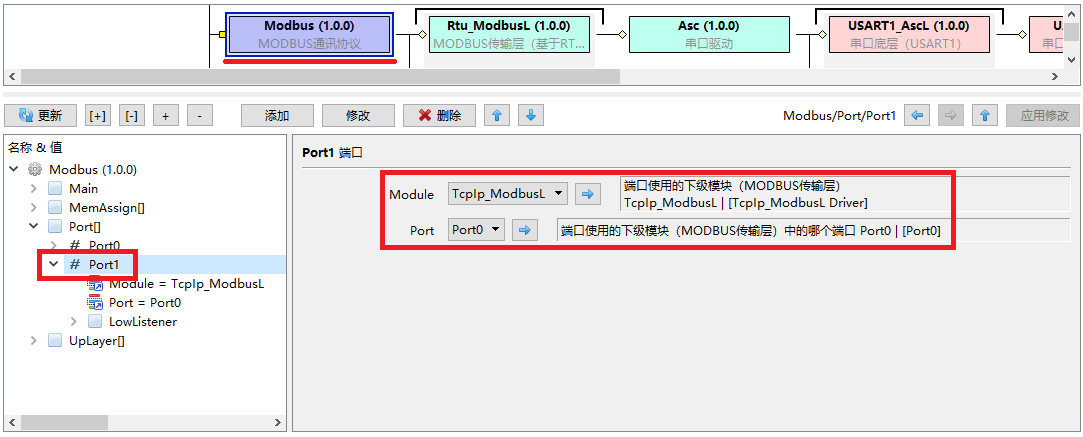

蓝图中选择Modbus模块，在配置节点中选择Port，添加端口Port1，使用的MODBUS传输层是TcpIp_ModbusL模块下面的端口Port0。
应用程序

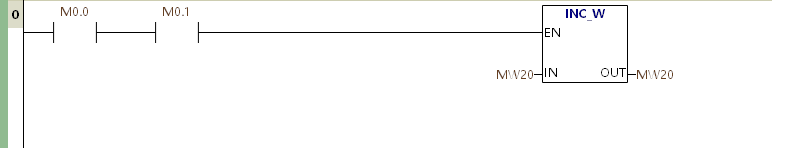

梯形图程序：OB
NETWORK 0 M0.0和M0.1都有效后，MW20会进行自加
实验步骤
将配置上传到服务器，固件下载到STM32F103xC核心板。

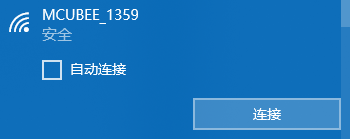

在电脑上，用无线网卡登陆ESP8266创建WIFI接入点MCUBEE_XXXX（四位数字由MCU硬件ID决定），密码是12345678。

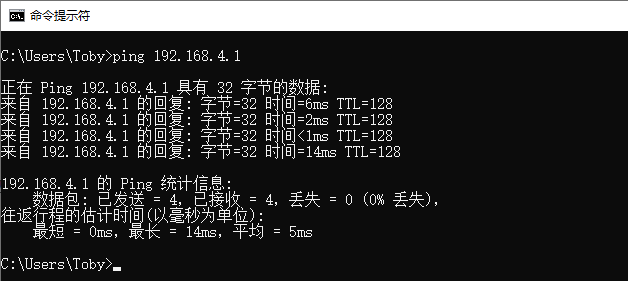

在驱动配置中默认的IP地址是192.168.4.1，因此可以在电脑上先尝试是否可以ping到核心板。

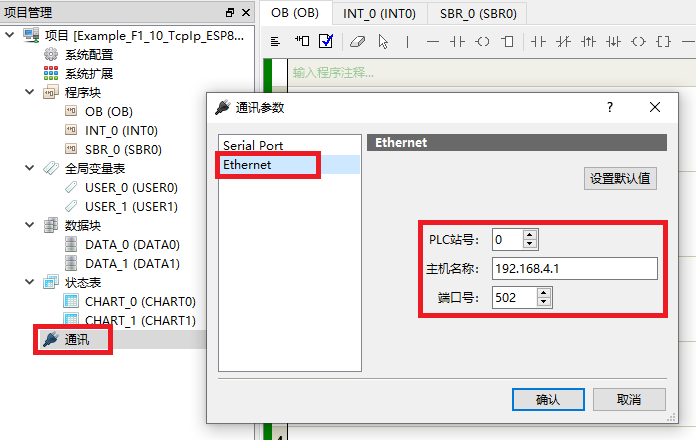

编写好梯形图后，双击项目管理中的通讯，在通讯设置中选择通讯方式为Ethernet（以太网），确认参数无误后，点击确认按钮，然后将梯形图下载到核心板。
连线后，分别将M0.0、M0.1置1，然后观察变量VW20的变化。
指令说明
无
