应用例程：通过单片机A/D转换器读取模拟量

基本信息

基于STM32F103RCT6核心板，通过单片机自带的A/D转换器读取电位器的电压后，在OLED屏上显示出来。

视频下载

暂无

实验硬件

STM32F103RCT6核心板（1块）[ 购买 ]：

CH340E通讯小板（1块）[ 购买 ]：

Micro-USB通讯线（1根）[ 购买 ]：

OLED屏SSD1306（1块）[ 购买 ]：

可调电位器模块（1块）[ 购买 ]：

电路参考

  • CH340E通讯小板通过Micro-USB通讯线连接到电脑。
  • CH340E通讯小板的GND连接核心板的GND、+5V连接核心板的V5、串口TX、RX分别连接STM32F103xC核心板的RX、TX。
    CH340E通讯小板GND----GNDP4端子STM32F103xC核心板
    +5V----5V
    TXD----RX
    RXD----TX
  • 液晶屏插入STM32F103xC核心板的P5端子。
    OLED屏SSD1306GND----GNDP5端子STM32F103xC核心板/td>
    VCC----V3
    D0----PB3
    D1----PB5
    RES----PD2
    DC----PA15
    CS----PC12
  • 可调电位器模块连接STM32F103xC核心板
    可调电位器模块OUT----PA4P1端子STM32F103xC核心板
    VCC----V3P3端子
    GND----GND

关键配置说明

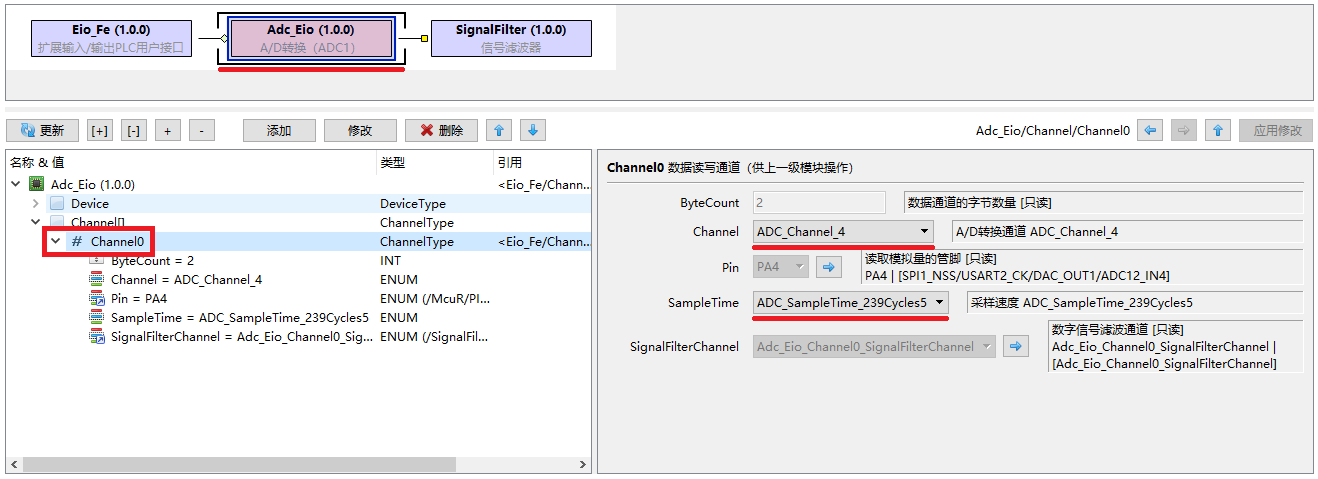

添加蓝图Eio，添加Adc_Eio模块，在Channel节点下面添加A/D转换通道Channel0，设置硬件转换通道为ADC_Channel_4，对应的单片机管脚是PA4，设置转换速度为239.5个ADC时钟。

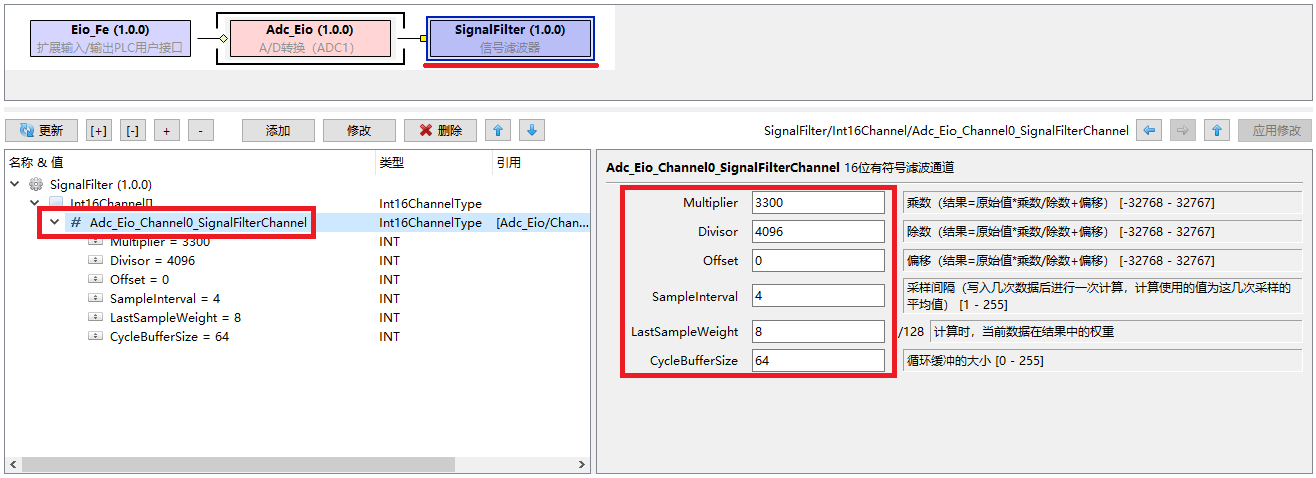

在信号滤波器中，可以设置数值换算和数字滤波参数。

数值换算：

  • 单片机自带的A/D转换器是12位精度，采样数据范围是0~4095，对应的电压是0~3.3V。这里设置乘数是3300，除数是4096，那么3.3V对应的读数就是：4095 x 3300 / 4096 = 3299。

数字滤波：

  • 第1级滤波是平均值滤波，每4次采样后求一次平均值
  • 第2级滤波是权重滤波，求出的平均值在当前结果的权重中占8/128，即1/16。
  • 第3级滤波是循环队列滤波，队列中记录64个最近的值，读数据时，求队列中所有数值的平均值。

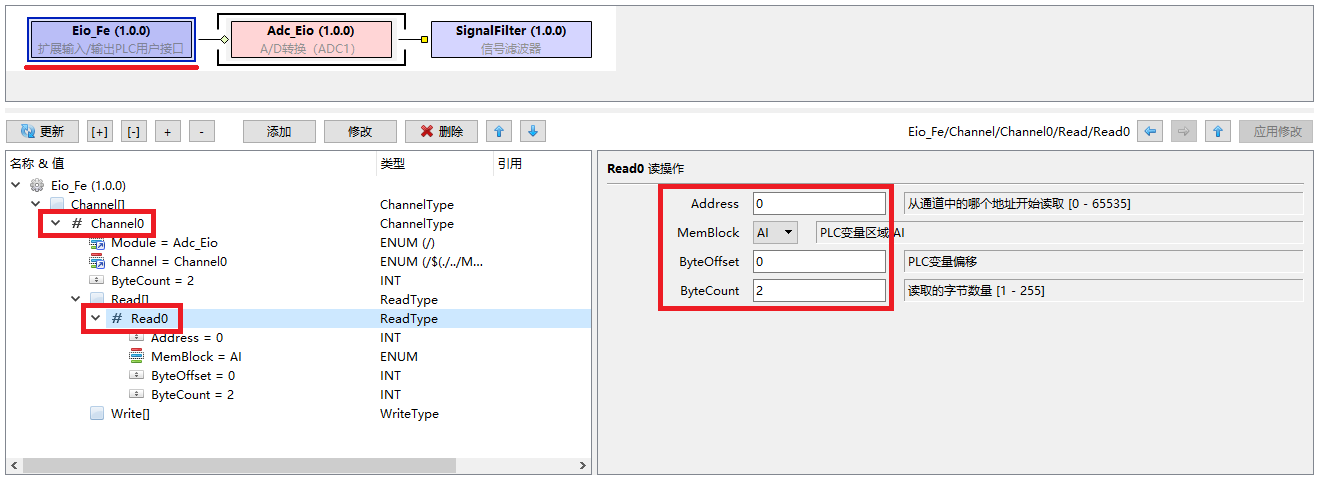

在Eio_Fe中添加一个数据通道Channel0，操作的数据通道是Adc_Eio模块的Channel0。通道中读取的数据写入PLC变量AIW0。

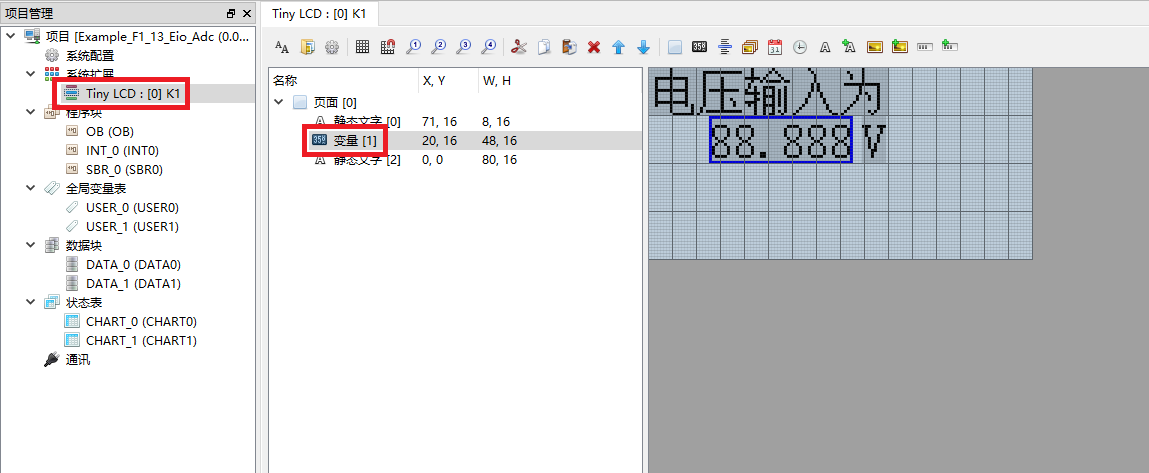

在Application Editor中，创建一个Tiny LCD系统扩展K1，页面0中添加一个变量：

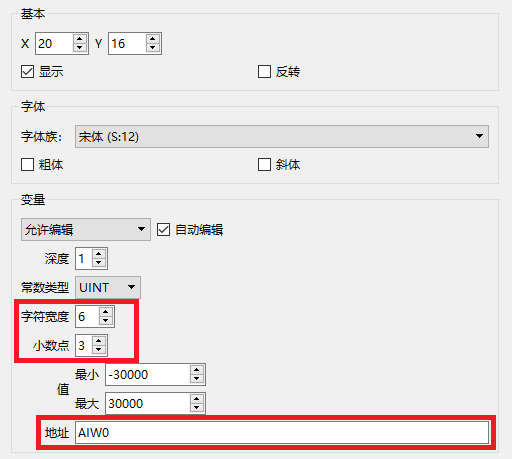

变量对应的PLC变量是AIW0，字符宽度是6位，带3位小数。

实验步骤

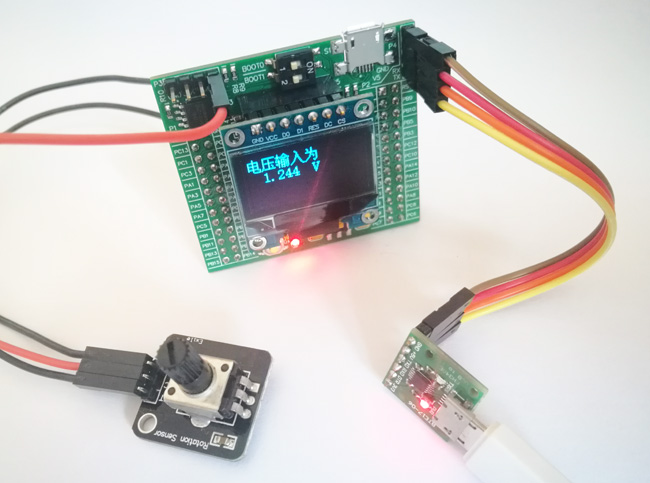

将配置上传到服务器，固件下载到STM32F103xC核心板后，将梯形图也下载到核心板；旋转电位器，观察OLED屏上显示电压的变化。

指令说明

无
