应用例程：用两片外置EEPROM（AT24C32）实现参数的冗余保存

基本信息

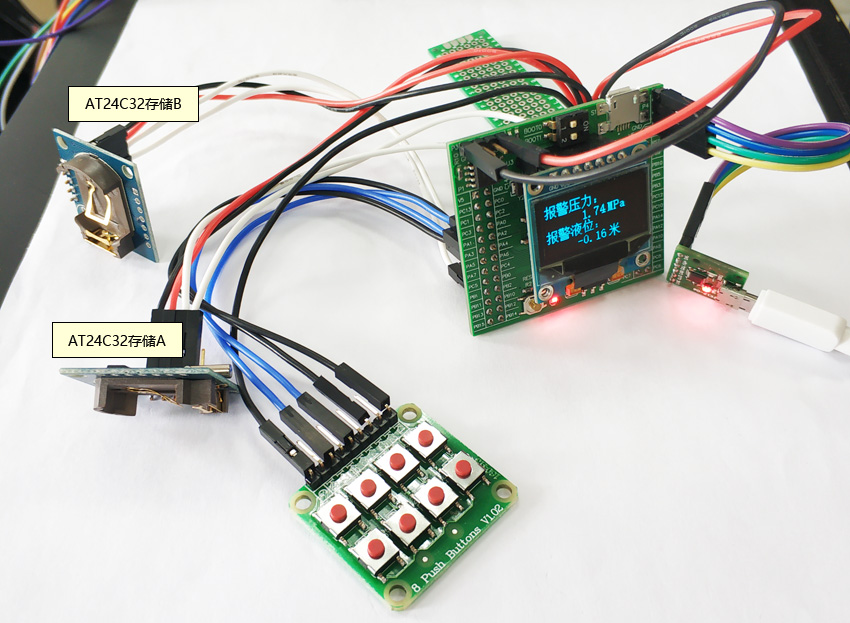

在STM32F103RCT6核心板最小系统的基础上，添加OLED液晶屏显示，并可以通过按键编辑两个参数：报警压力、报警液位。通过NvM模块，将这两个参数保存在两块不同的AT24C32芯片上。修改好参数后断电重启，观察参数是否保持不变。断开其中任意一块AT24C32的通讯线（模拟通讯故障），然后重新上电，观察参数是否依然保持不变

视频下载

暂无

实验硬件

STM32F103RCT6核心板（1块）[ 购买 ]：

CH340E通讯小板（1块）[ 购买 ]：

Micro-USB通讯线（1根）[ 购买 ]：

OLED屏SSD1306（1块）[ 购买 ]：

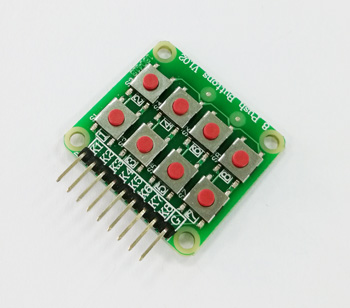

8输入独立按键模块（1块）[ 购买 ]：

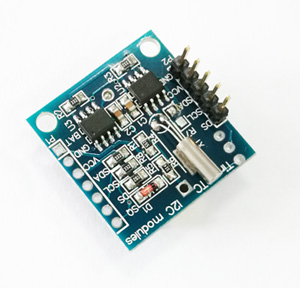

时钟与存储模块（2块）[ 购买 ]：

电路参考

  • CH340E通讯小板通过Micro-USB通讯线到连接电脑。
  • CH340E通讯小板连接STM32F103xC核心板
    CH340E通讯小板GND----GNDP4端子STM32F103xC核心板
    +5V----5V
    TXD----RX
    RXD----TX
  • OLED屏插入STM32F103xC核心板的P5端子。
    OLED屏SSD1306GND----GNDP5端子STM32F103xC核心板
    VCC----V3
    D0----PB3
    D1----PB5
    RES----PD2
    DC----PA15
    CS----PC12
  • 8输入独立按键模块连接STM32F103xC核心板
    8输入独立按键模块G----GNDP1端子STM32F103xC核心板
    K7----PA4
    K5----PA5
    K3----PA6
    K1----PA7
  • 时钟与存储模块A连接STM32F103xC核心板
    时钟与存储模块AGND----GNDP3端子STM32F103xC核心板
    VCC----V3
    SDA----PB7P2端子
    SCL----PB6
  • 时钟与存储模块B连接STM32F103xC核心板
    时钟与存储模块BGND----GNDP3端子STM32F103xC核心板
    VCC----V3
    SDA----PB11P1端子
    SCL----PB10

关键配置说明

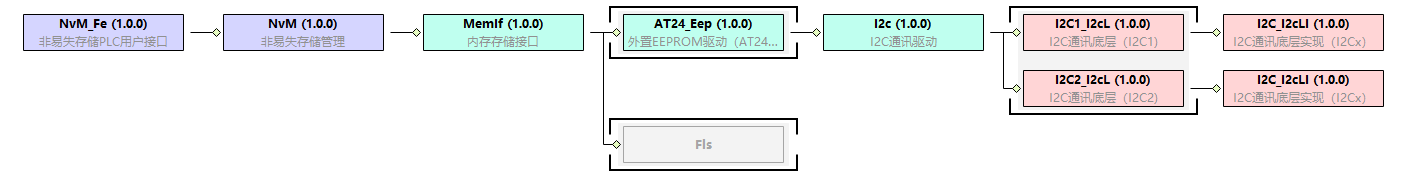

添加NvM蓝图，然后在蓝图中分别添加以下模块：

  • NvM_Fe：NvM的用户接口，提供梯形图指令与系统块配置（PLC变量的掉电保持）。
  • NvM：非易失存储管理，可以为每个需要保存的数据块创建若干冗余块，在每个冗余块中指定需要保存的位置和保存的份数。
  • MemIf：内存存储接口，NvM需要在MemIf中分配冗余块空间，并调用MemIf的接口完成冗余块的读取和写入。
  • AT24_Eep：这里虽然使用两个AT24C32芯片来保存数据，因为都是AT24系列的芯片，因此MemIf后面只需要管理本模块即可。
  • I2c：I2C通讯驱动，管理若干I2C通讯设备和负责通讯任务的调度。因为两个时钟与存储模块的硬件完全一致，因此EEPROM芯片AT24C32的I2C从机地址也是一样的，这里只能分别将模块挂在不同的I2C总线上。
  • I2C1_I2cL：单片机I2C1的底层驱动。
  • I2C2_I2cL：单片机I2C2的底层驱动。
  • I2C_I2cLI：I2C通讯的底层实现。

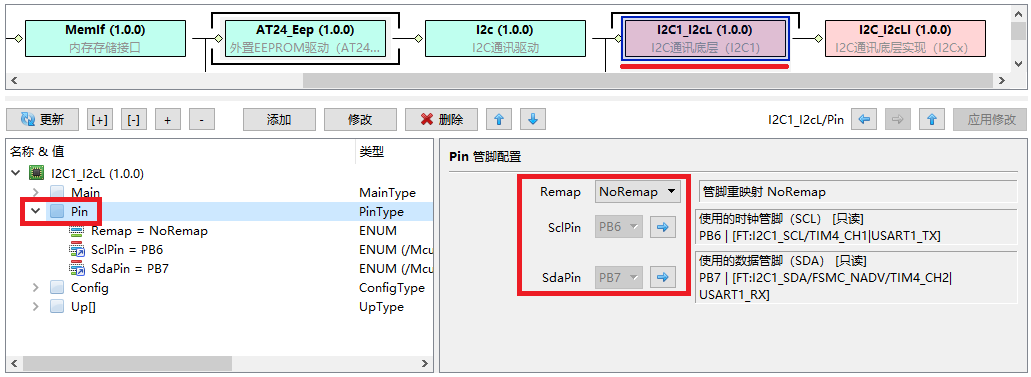

在蓝图中选择模块I2C1_I2cL，确定I2C通讯管脚为PB6、PB7。

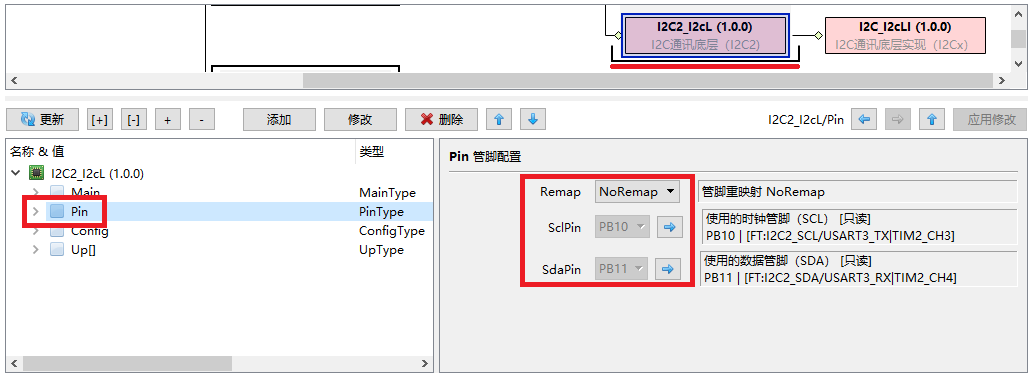

在蓝图中选择模块I2C2_I2cL，确定I2C通讯管脚为PB10、PB11。

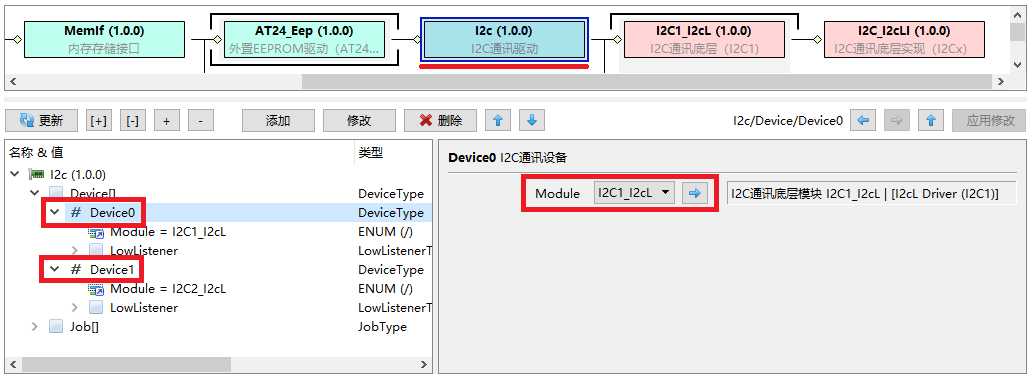

在蓝图中选择模块I2c，在配置节点Device下面添加I2C通讯设备Device0和Device1，对应的底层分别为I2C1_I2cL、I2C2_I2cL。

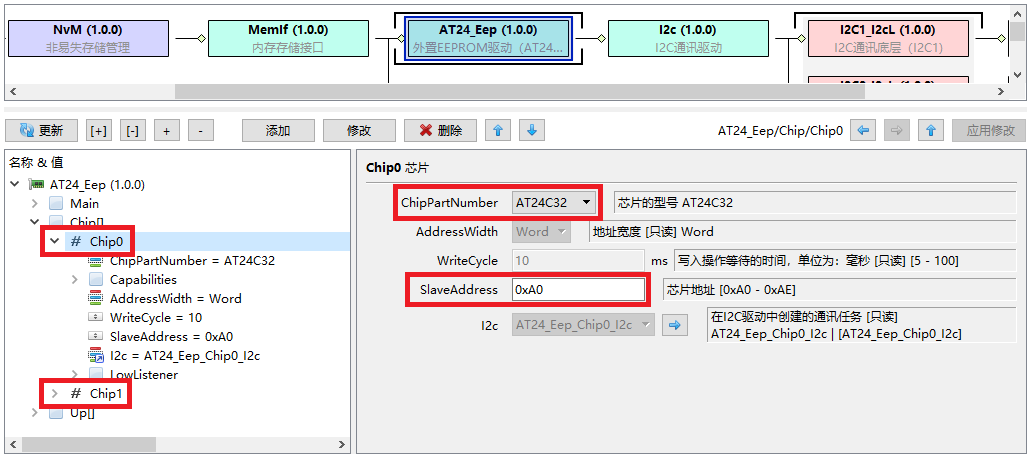

在蓝图中选择模块AT24_Eep，在配置节点Chip下面添加两个存储芯片Chip0和Chip1。两个芯片的配置完全一样，芯片型号都是AT24C32，芯片地址都是0xA0。

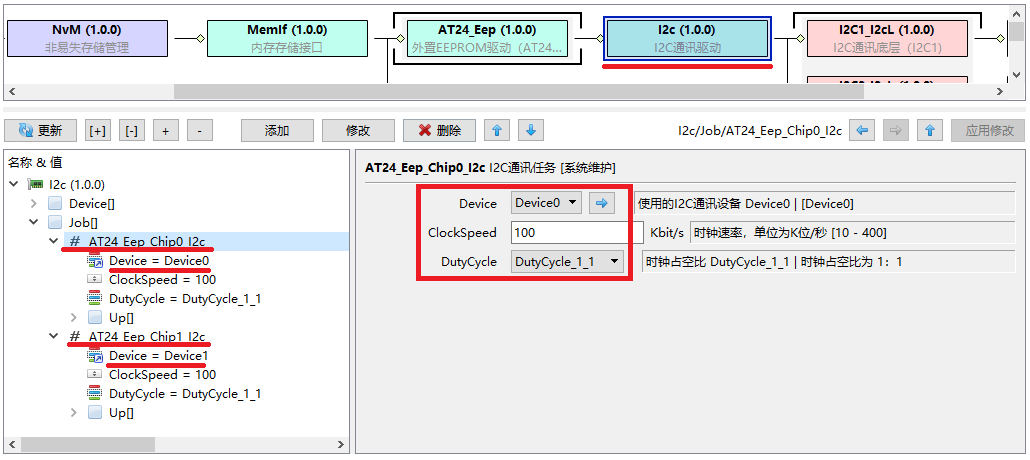

在蓝图中重新选择模块I2c，查看系统自动生成的两个通讯任务：AT24_Eep_Chip0_I2c和AT24_Eep_Chip1_I2c。通讯速率都是100KHz，占空比是1：1。不同的是，Chip0使用的通讯设备是Device0，Chip1使用的通讯设备是Device1。

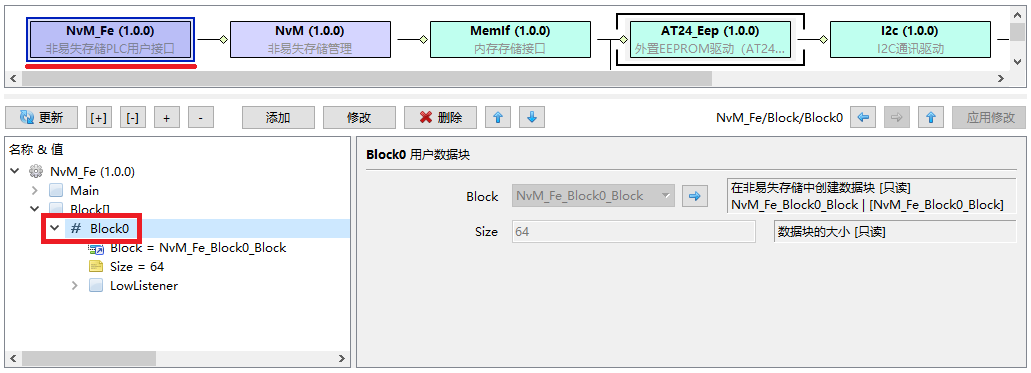

在蓝图中选择模块NvM_Fe，在配置节点Block下面添加一个用户可操作的数据块Block0。

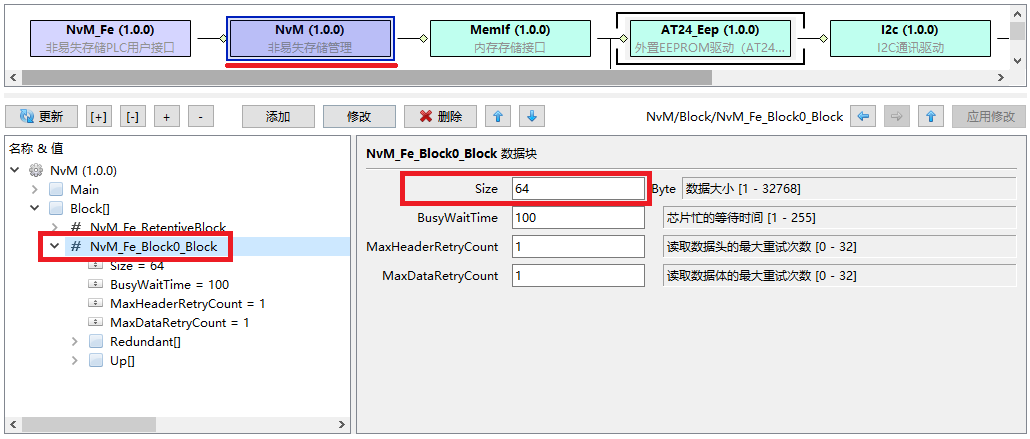

在蓝图中选择模块NvM，查看系统自动生成的存储块NvM_Fe_Block0，修改大小为64字节。

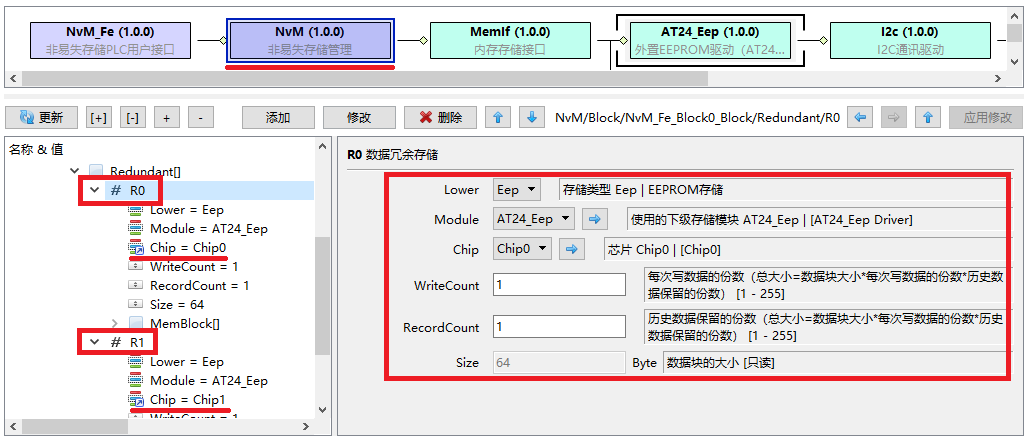

在配置节点NvM_Fe_Block0下面，创建两个数据冗余块R0和R1。使用的底层都是Eep，模块都是AT24_Eep，每次写数据的份数为1，历史记录保留的份数为1。不同点在于，R0存放的存储芯片是Chip0，而R1存放的存储芯片是Chip1。

重新编译系统，在蓝图中选择模块MemIf，配置节点选择Block，查看系统生成的存储空间与地址分配。

输入输出和OLED屏的配置可参考下面的例程：

应用程序

梯形图

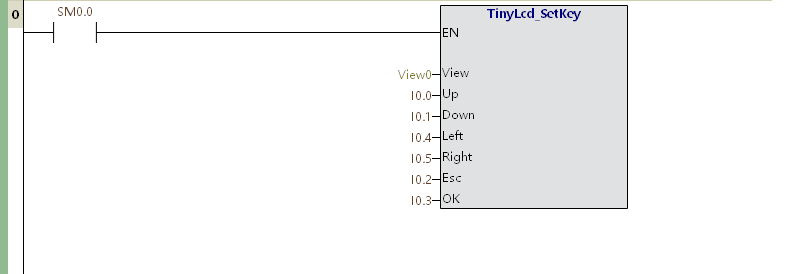

NETWORK 0 将参数编辑按键信息送入OLED液晶屏

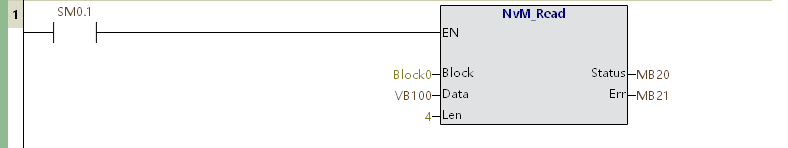

NETWORK 1 启动时，利用启动信号SM0.1进行内存块的读操作，初始化变量VW100和VW102

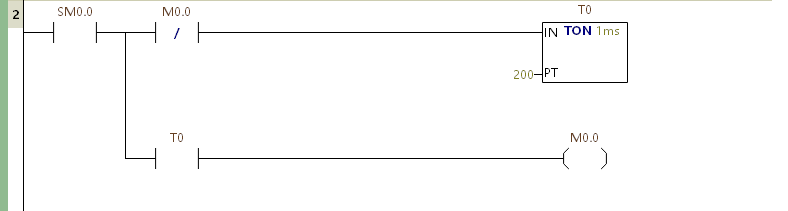

NETWORK 2 M0.0每过200毫秒闭合一次

NETWORK 3 用M0.0触发数据保存操作，将VB100 ~ VB163写入存储块Block0

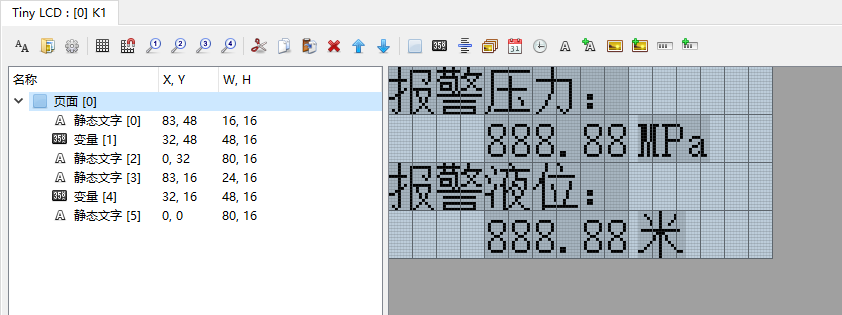

液晶屏配置

实验步骤

  • 将配置上传到服务器，固件下载到STM32F103xC核心板。
  • 通过按键（K7：上、K5：下，K3：修改，K1：确认），修改OLED屏上的两个参数：报警压力、报警液位。
  • 给核心板断电后再重新上电，观察参数是否保持。
  • 断开时钟与存储模块A或者是B的通讯，再给核心板重新上电，观察参数是否保持。

指令说明

补充说明

使用MemIf模块，在数据有效性上提供了下列支持：

  • AT24_Eep模块通过SPI总线读取数据时，可重读一次，两次数据一致，才认为读取数据没有发生干扰。
  • AT24_Eep模块通过SPI总线写入数据时，可回读一次，回读数据与写入数据一次，才认为写入数据没有发生干扰。
  • AT24_Eep模块写入数据时，会按照最小写入单元先读取数据，比较写入数据与读取数据是否一致，如果一致，则忽略此单元的操作。

使用NvM模块，在数据有效性上提供了下列支持：

  • NvM为每个数据块在MemIf中创建了数据头和数据体，数据头记录数据的新旧和校验，确保数据的有效性。
  • NvM为每个数据块提供数据冗余的功能，数据可以在不同的存储介质中保存多份，以备不测。
  • NvM为每个数据块提供历史记录的功能，即使最后的存储发生了问题，NvM依然能够在记录中找到最新的有效数据。
