应用例程:液晶屏ST7735S的使用(160 x 128 彩屏)
基本信息
基于STM32F103RCT6核心板,在最小系统的基础上,添加液晶屏ST7735S的支持。
介绍视频
无
实验硬件
STM32F103RCT6核心板(1块)[ 购买 ]:
CH340E通讯小板(1块)[ 购买 ]:
Micro-USB通讯线(1根)[ 购买 ]:
8输入独立按键模块(1块)[ 购买 ]:

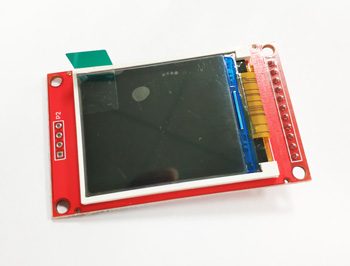

TFT液晶屏ST7735S(1块)[ 购买 ]:

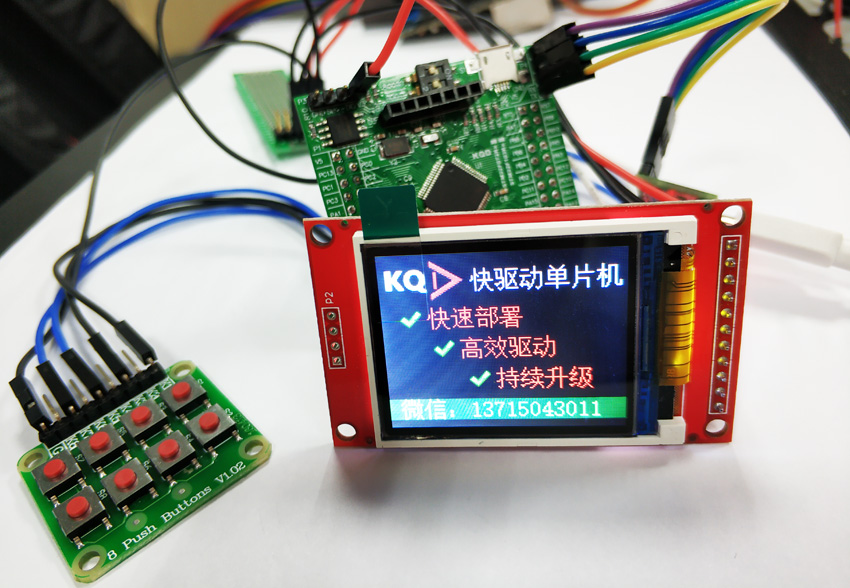

电路参考
- CH340E通讯小板通过Micro-USB通讯线到连接电脑。
-
CH340E通讯小板连接STM32F103xC核心板
CH340E通讯小板 | GND | ---- | GND | P4端子 | STM32F103xC核心板 |
+5V | ---- | 5V |
TXD | ---- | RX |
RXD | ---- | TX |
- TFT液晶屏ST7735S连接STM32F103xC核心板
TFT液晶屏ST7735S | VCC | ---- | V3 | P3端子 | STM32F103xC核心板 |
GND | ---- | GND |
GND | ---- | GND |
CLK | ---- | PB3 | P2端子 |
SDA | ---- | PB5 |
RS | ---- | PA2 | P1端子 |
RST | ---- | PA1 |
CS | ---- | PA3 |
-
8输入独立按键模块连接STM32F103xC核心板
8输入独立按键模块 | G | ---- | GND | P1端子 | STM32F103xC核心板 |
K7 | ---- | PA4 |
K5 | ---- | PA5 |
K3 | ---- | PA6 |
K1 | ---- | PA7 |
关键配置说明
无
应用程序
梯形图

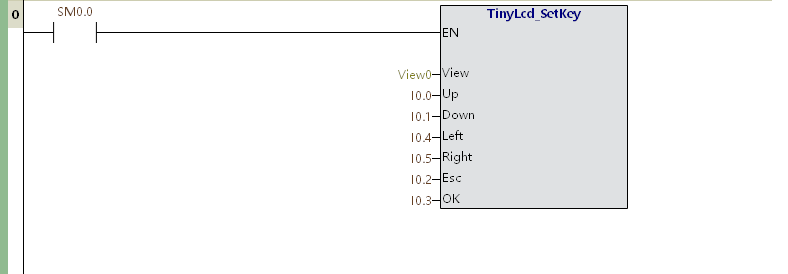

NETWORK 0 将参数编辑按键信息送入OLED液晶屏

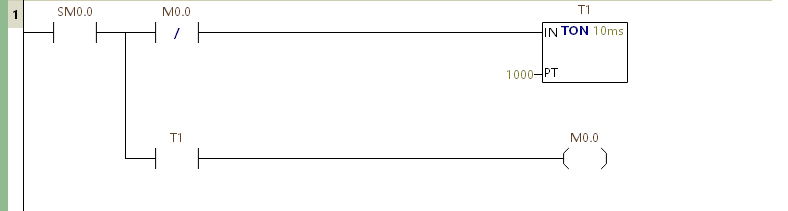

NETWORK 1 用定时器T1模拟慢充电量

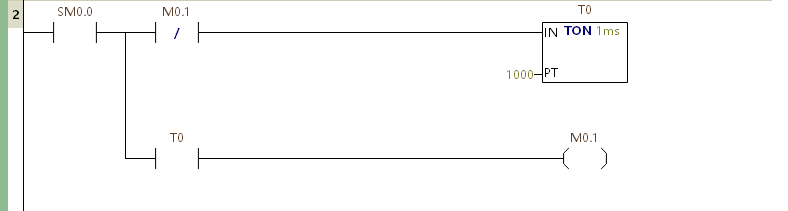

NETWORK 2 用定时器T0模拟快充电量

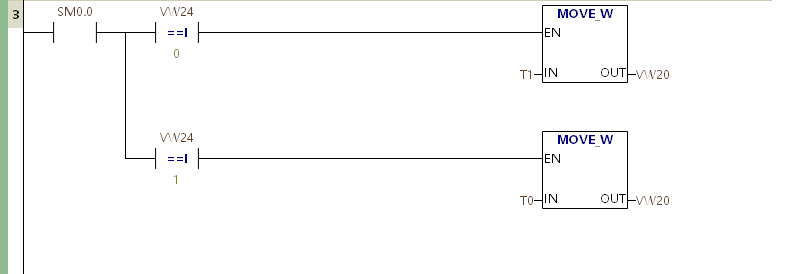

NETWORK 3 根据充电模式选择显示的电量

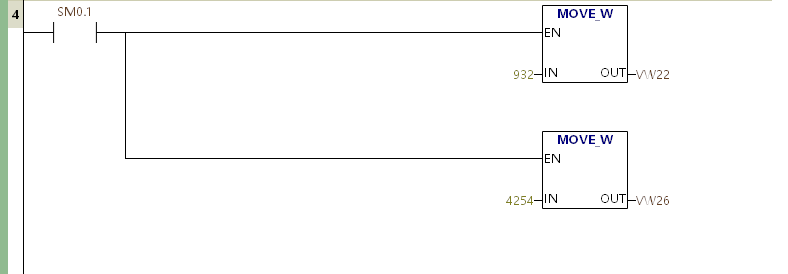

NETWORK 4 用上电信号初始化参数
液晶屏配置

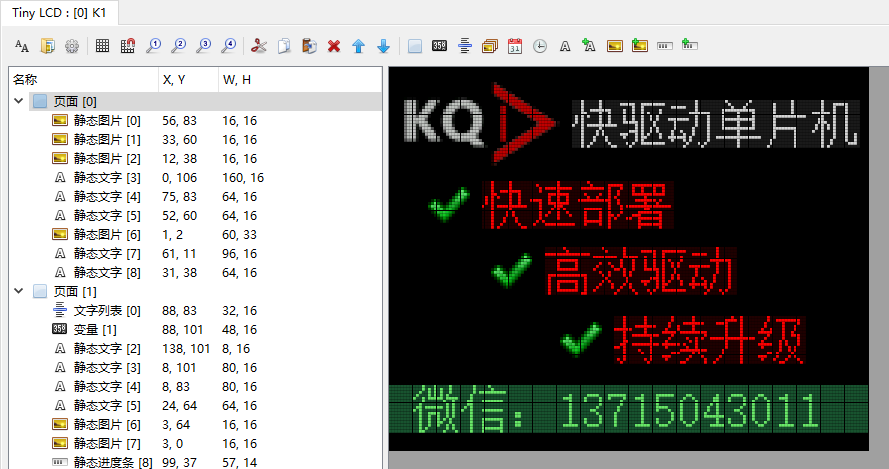

欢迎页面

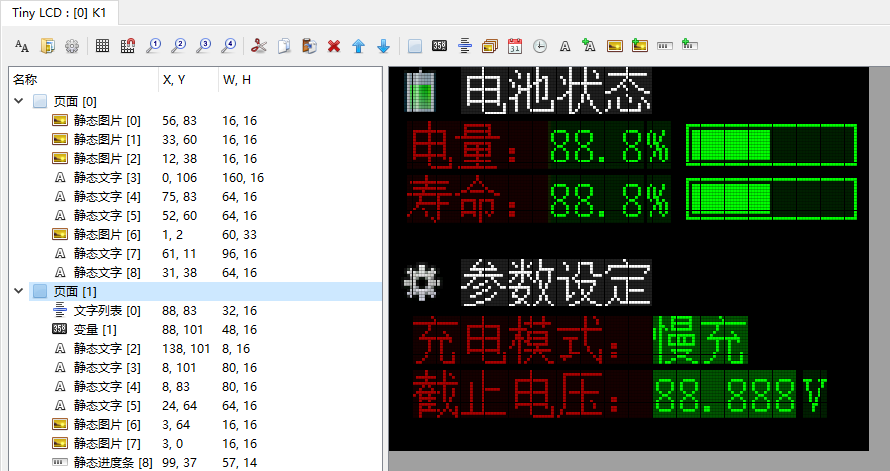

参数显示与编辑页面
实验步骤
- 将配置上传到服务器,固件下载到STM32F103xC核心板。
- 通过按键(K7:上、K5:下,K3:修改,K1:确认),修改充电模式,观察充电速度的变化。
