应用例程：液晶屏UC1701X的使用

基本信息

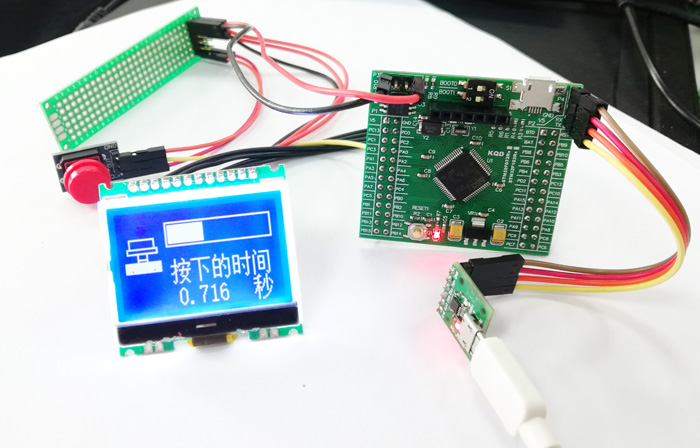

基于STM32F103RCT6核心板，在最小系统的基础上，添加液晶屏UC1701X的支持。同时在核心板上连接一个按键，通过液晶屏显示用户按下按键的时间。

介绍视频

无

实验硬件

STM32F103RCT6核心板（1块）[ 购买 ]：

CH340E通讯小板（1块）[ 购买 ]：

Micro-USB通讯线（1根）[ 购买 ]：

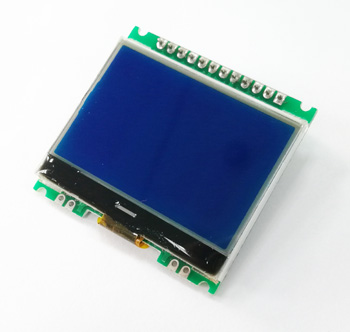

液晶屏UC1701X（1块）[ 购买 ]：

红色按钮（1个）：

电路参考

• CH340E通讯小板通过Micro-USB通讯线连接到电脑。
• CH340E通讯小板的GND连接核心板的GND、+5V连接核心板的V5、串口TX、RX分别连接STM32F103xC核心板的RX、TX。

  CH340E通讯小板	GND	----	GND	P4端子	STM32F103xC核心板
  	+5V	----	5V
  	TXD	----	RX
  	RXD	----	TX

• 液晶屏连接STM32F103xC核心板

  液晶屏UC1701X	LED	----	V3	P3端子	STM32F103xC核心板
  	VSS	----	GND
  	VDD	----	V3
  	SCK	----	PB3	P2端子
  	SDA	----	PB5
  	RS	----	PA15
  	RST	----	PD2
  	CS	----	PC12

• 红色按钮连接STM32F103xC核心板

  红色按钮	VCC	----	V3	P3端子	STM32F103xC核心板
  	OUT	----	PA7	P1端子
  	GND	----	GND	P3端子

关键配置说明

无

实验步骤

下梯形图，按下红色按键，在液晶屏上查看梯形图计算的按下时间：

指令说明

• 特殊指令：液晶屏控制
