专题介绍：使用向导来生成蓝图
基本信息

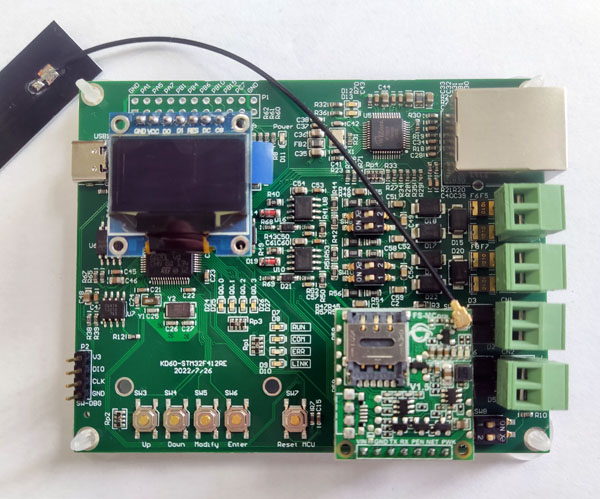

蓝图的结构实际反映了底层驱动的组织和调用关系，因此具有一定的复杂性。对于普通的应用，可以从需求侧提供配置要求，通过向导来自动完成蓝图的生成与关键参数的设置。这里以开发板DK60-STM32F412RE为例，介绍如何使用向导自动生成蓝图，快速完成全部的硬件配置。开发板的详细信息可以参考介绍：STM32F412开发板DK60-STM32F412RE
配置说明

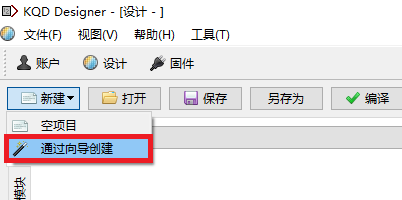

在软件KQD Designer中，点击“设计”页面，在“新建”按钮弹出的菜单中，点击“通过向导创建”命令：
MCU类型

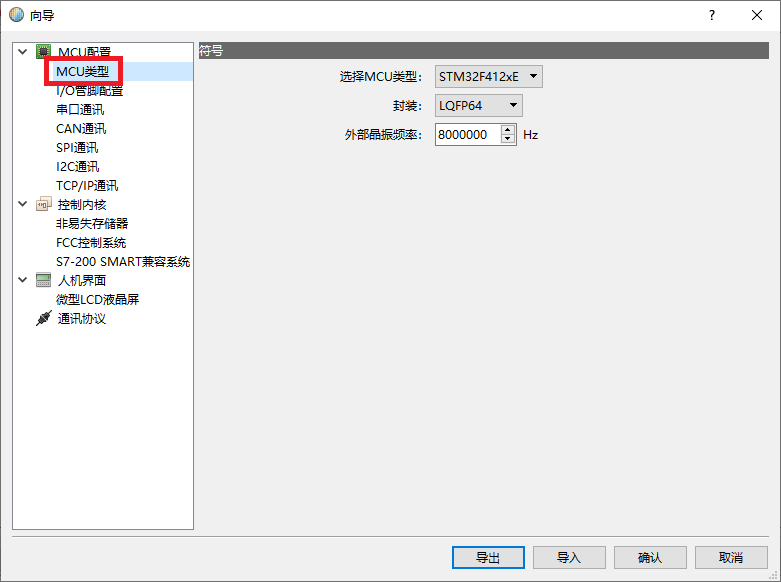

点击左侧导航的“MCU类型”，切换到MCU类型配置。这里根据开发板的信息，选择对应的MCU信息：
I/O管脚配置
点击左侧导航的“I/O管脚配置”，切换到I/O管脚配置。

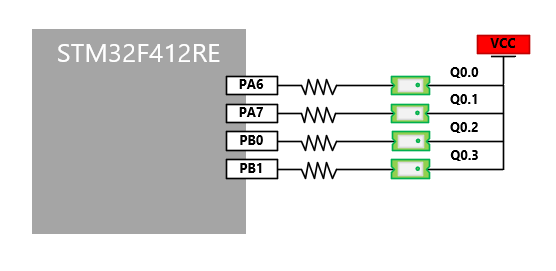

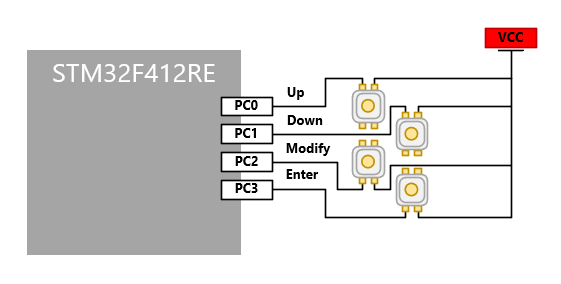

根据开发板的硬件信息可知，板载了4个按键，对应的管脚分别是：PC0、PC1、PC2、PC3。按键按下时，单片机管脚被拉高，为高电平有效。外部有下拉电路，这里不用设置内部上下拉。可以设置一个滤波时间为x8。板载了4个LED灯输出，对应的管脚分别是：PA6、PA7、PB0、PB1。管脚对地导通时，可驱动LED发光，因此配置为低电平有效，开漏输出。
硬件示意图：
串口通讯

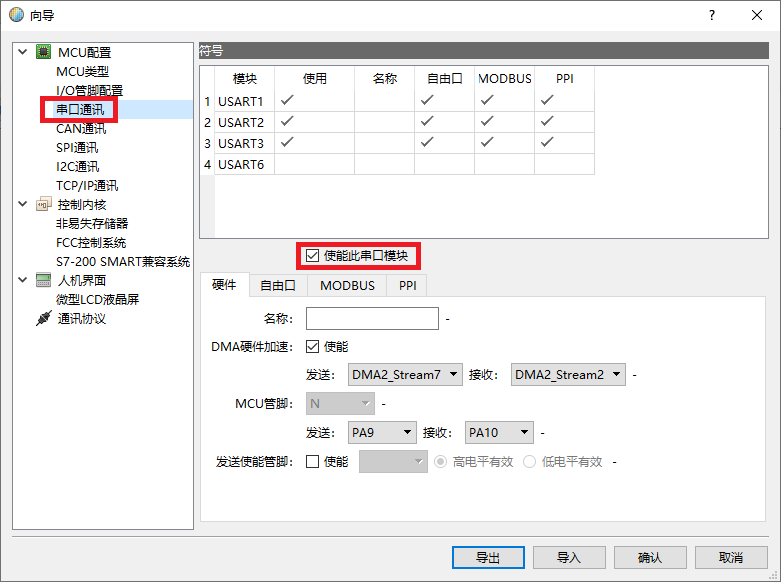

点击左侧导航的“串口通讯”，切换到串口通讯配置。

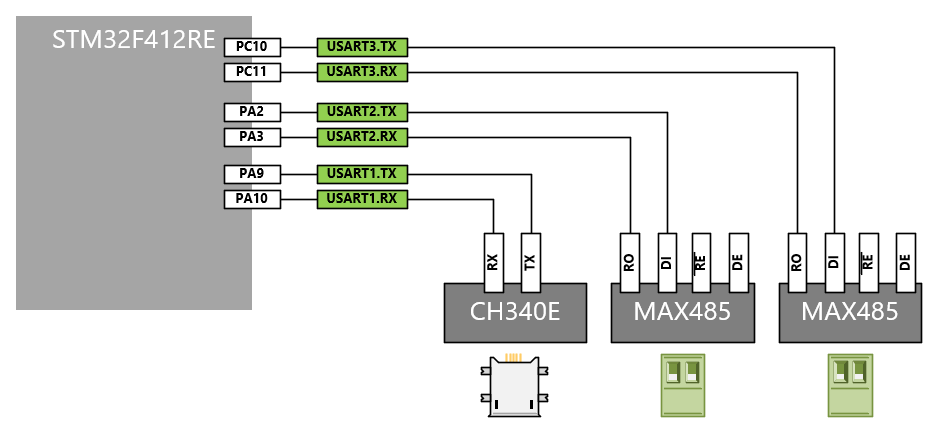

开发板使用了4个串口，其中USART1连接到USB转TTL的CH340N芯片上，USART2和USART3连接到RS485电路上。RS485电路使用自动收发控制，不用配置收发控制管脚。USART6用来连接4G-CAT1模块，这里暂时不做配置，在远程监控和物联网专题中会有详细介绍。
首先配置USART1，在列表中选择USART1，勾选“使能此串口模块”。勾选之后，下面有若干选项卡可用：
- 硬件：勾选DMA硬件加速；设置发送管脚为PA9，接收管脚为PA10。

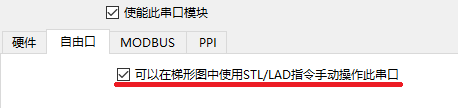

- 自由口：勾选“可以在梯形图中使用STL/LAD指令手动操作此串口”。

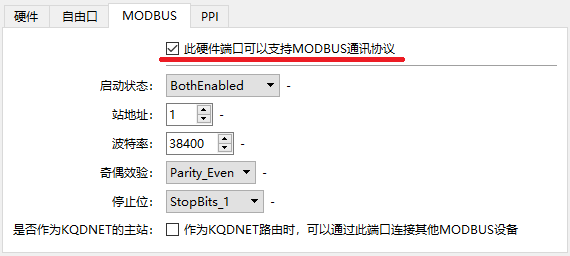

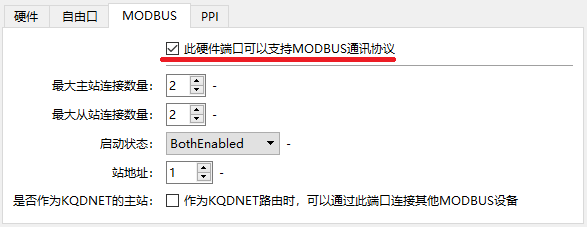

- MODBUS：勾选“此硬件端口可以支持MODBUS通讯协议”。
- PPI：勾选“此硬件端口可以支持PPI通讯协议”。
因为同一个硬件一次只能使用一种协议，前面已经开启了MODBUS协议，这里需要将启动状态设置为“Disable”。表示需要编译PPI协议的驱动但启动后并不使能。在实际使用PLC的时候，可通过PLC系统块或通过PLC指令关闭MODBUS协议后开启PPI协议。
USART2、USART3的配置和USART1基本一致。硬件上都尽量开启DMA加速以节约CPU的时间，设置好对应的收发管脚、使能相关协议即可。
硬件示意图：
CAN通讯
点击左侧导航的“CAN通讯”，切换到CAN通讯配置。

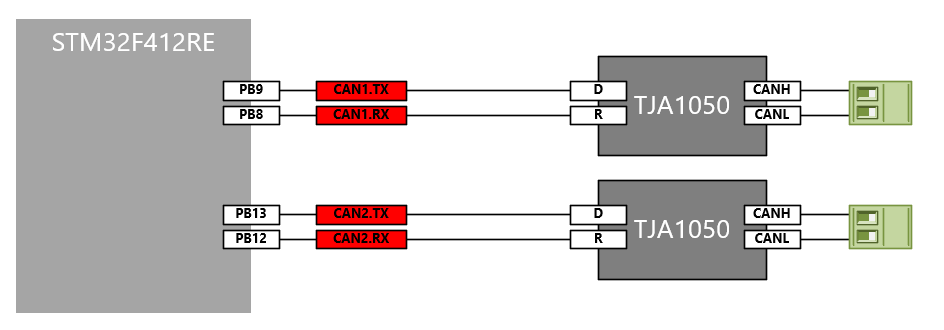

开发板使用了2个CAN通讯口，分别对应MCU的CAN1和CAN2。
首先配置CAN1，在列表中选择CAN1，勾选“使能此CAN模块”。勾选之后，下面有若干选项卡可用：
- 硬件：设置发送管脚为PB9，接收管脚为PB8。
- 自由口：勾选“可以在梯形图中使用STL/LAD指令手动操作此CAN口”。
- MODBUS：勾选“此硬件端口可以支持MODBUS通讯协议”。

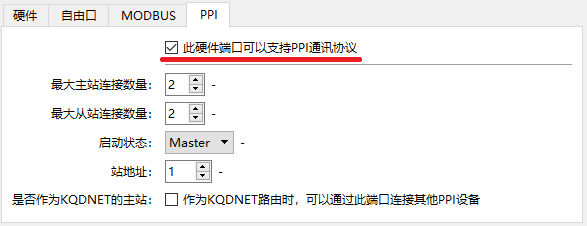

- PPI：勾选“此硬件端口可以支持PPI通讯协议”。
CAN2的配置和CAN1基本一致。设置好对应的收发管脚、使能相关协议即可。
硬件示意图：
SPI通讯
点击左侧导航的“SPI通讯”，切换到SPI通讯配置。

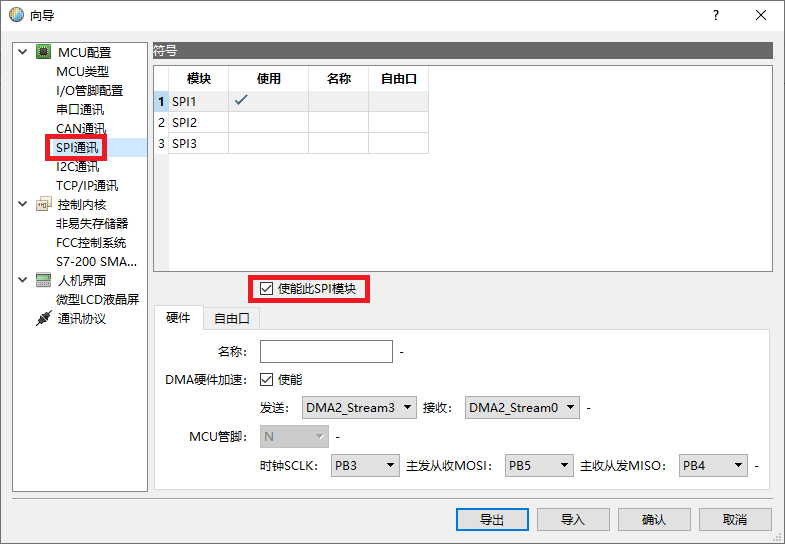

网卡W5500、液晶屏SSD1306、存储芯片W25Q128均通过SPI1连接到MCU。他们之间通过不同的片选管脚来对SPI1进行分时复用。在SPI通讯配置中，只需要配置SPI1即可。在列表中选择SPI1，勾选“使能此SPI模块”。勾选之后，下面有若干选项卡可用：
- 硬件：勾选DMA硬件加速；设置时钟SCLK为PB3，主发从收MOSI为PB5、从发主收MISO为PB4。
- 自由口：因为不需要STL/LAD指令手动操作，这里不勾选。
I2C通讯
点击左侧导航的“I2C通讯”，切换到I2C通讯配置。

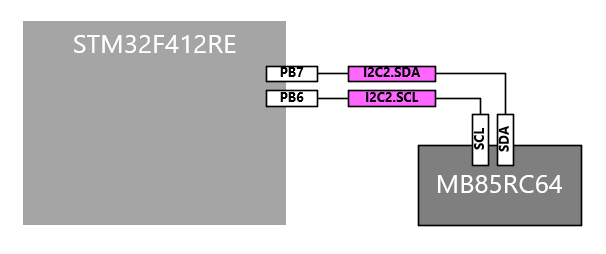

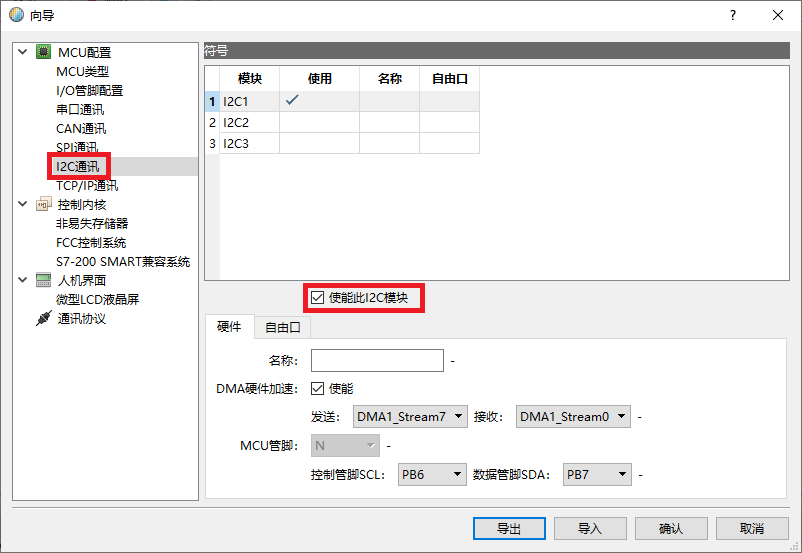

开发板上只有铁电存储芯片MB85RC64通过I2C1连接到MCU。在I2C通讯配置中，只需要配置I2C1即可。在列表中选择I2C1，勾选“使能此I2C模块”。勾选之后，下面有若干选项卡可用：
- 硬件：勾选DMA硬件加速，这里需要将发送DMA修改为DMA1_Stream7，否和会和前面串口的DMA冲突；设置控制管脚SCL为PB6、数据管脚SDA为PB7。
- 自由口：因为不需要STL/LAD指令手动操作，这里不勾选。
TCP/IP通讯

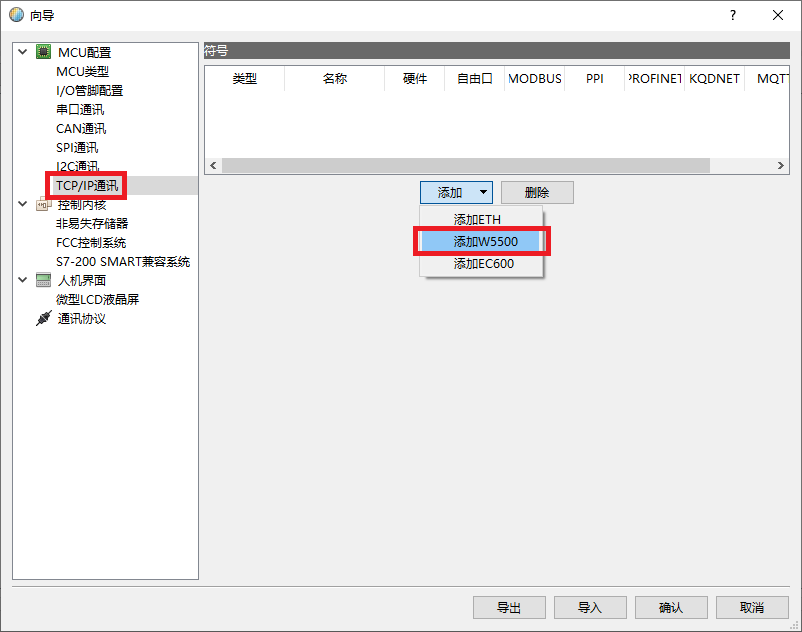

点击左侧导航的“TCP/IP通讯”，切换到TCP/IP通讯配置。点击添加按钮，添加W5500网卡驱动：
在列表中选择W5500A，下面有若干选项卡可用：

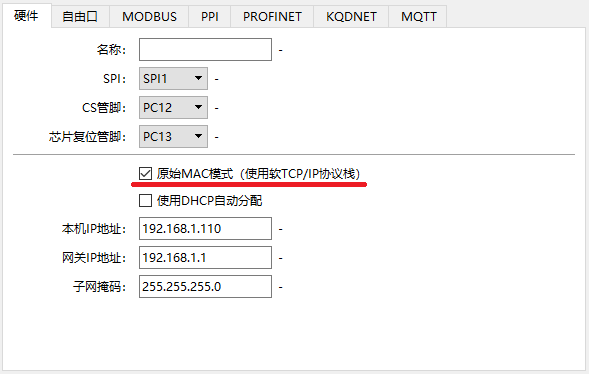

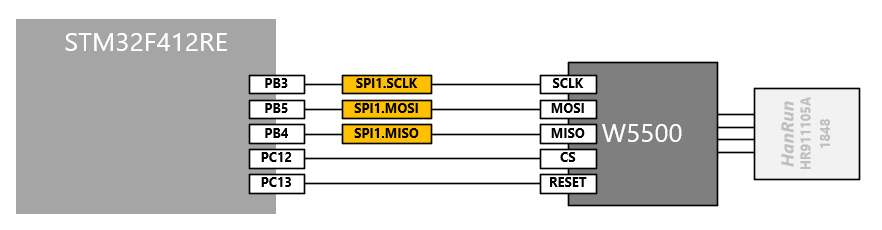

- 硬件：SPI选择MCU的SPI1模块；片选管脚设置为PC12；芯片复位脚设置为PC13。因为STM32F412内存比较充足，这里推荐使用原始MAC模式，即使用软TCP/IP协议栈，方便集成后续的物联网或PROFINET协议。

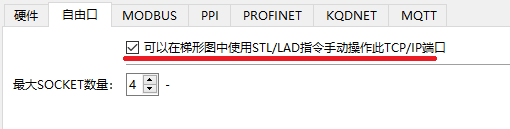

- 自由口：勾选“可以在梯形图中使用STL/LAD指令手动操作此TCP/IP端口”，并将最大SOCKET数量设置为4。

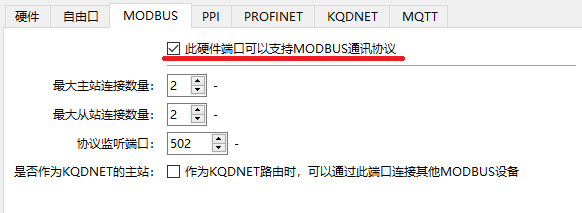

- MODBUS：勾选“此硬件端口可以支持MODBUS通讯协议”。

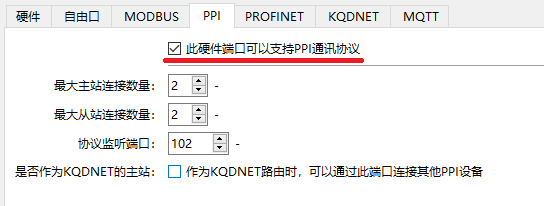

- PPI：勾选“此硬件端口可以支持PPI通讯协议”。

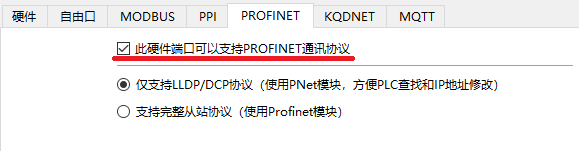

- PROFINET：勾选“此硬件端口可以支持PROFINET通讯协议”。
- KQDNET：不勾选，这里暂时不做配置，在远程监控和物联网专题中会有详细介绍。
- MQTT：不勾选，这里暂时不做配置，在远程监控和物联网专题中会有详细介绍。
硬件示意图：
非易失存储器
点击左侧导航的“非易失存储器”，切换到非易失存储器配置。

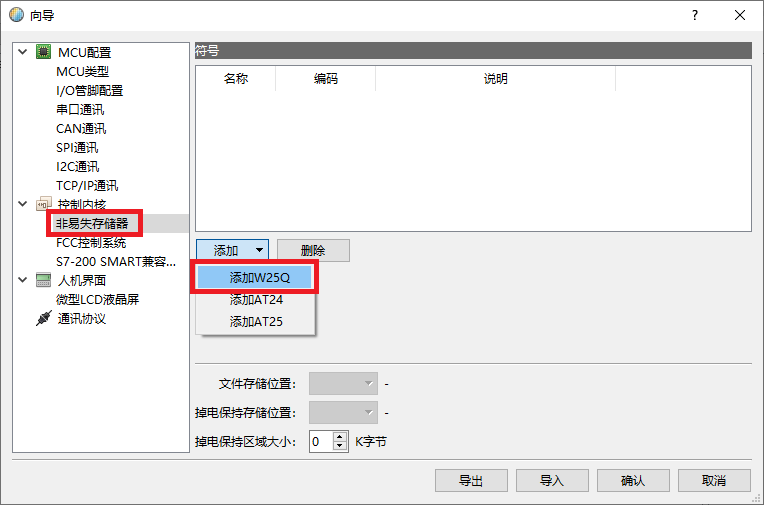

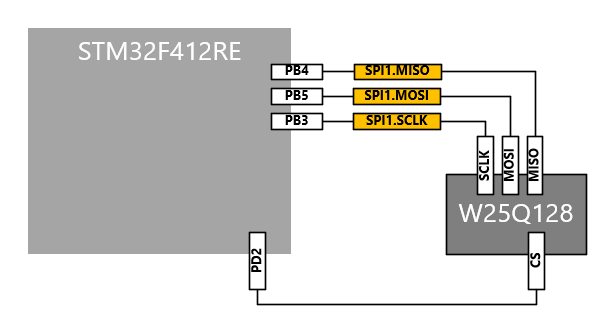

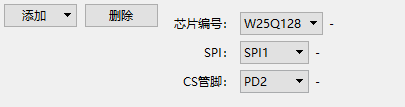

点击添加按钮，添加W25Q存储芯片；选择芯片编号为W25Q128、SPI使用SPI1、CS管脚为PD2。
硬件示意图：

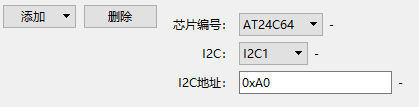

点击添加按钮，添加AT24存储芯片；选择芯片编号为AT24C64（板载芯片为MB85RC64读写协议兼容）、I2C使用I2C1、I2C地址为0xA0。
硬件示意图：

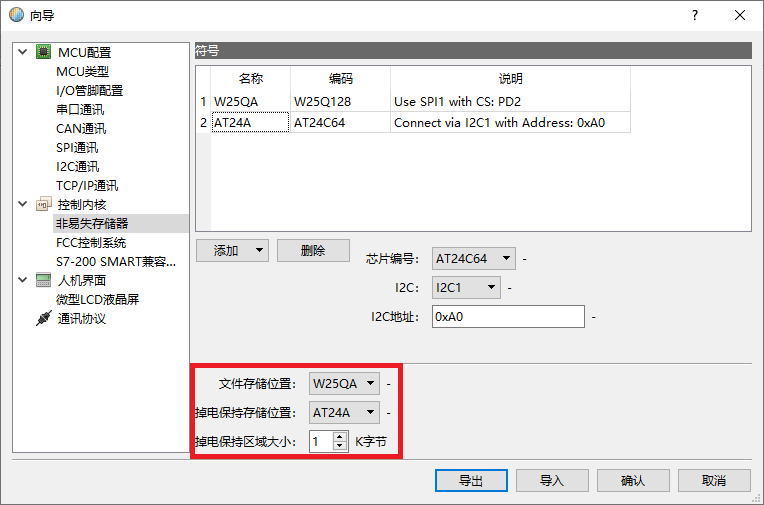

添加了两个存储芯片后，需要指定存储位置。文件保存位置为驱动中除掉电保持以外的信息存储在哪个芯片上，因为其中包含西门子梯形图等比较大的文件，建议存放到外置FLASH中，即W25Q。PLC掉电保持数据因为经常需要更新，故存放在AT24中（铁电存储器MB85RC64）。最后指定下掉电保持区域的大小为1K。
FCC控制系统
点击左侧导航的“FCC控制系统”，切换到FCC控制系统配置。

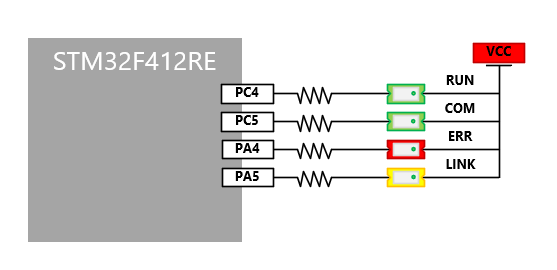

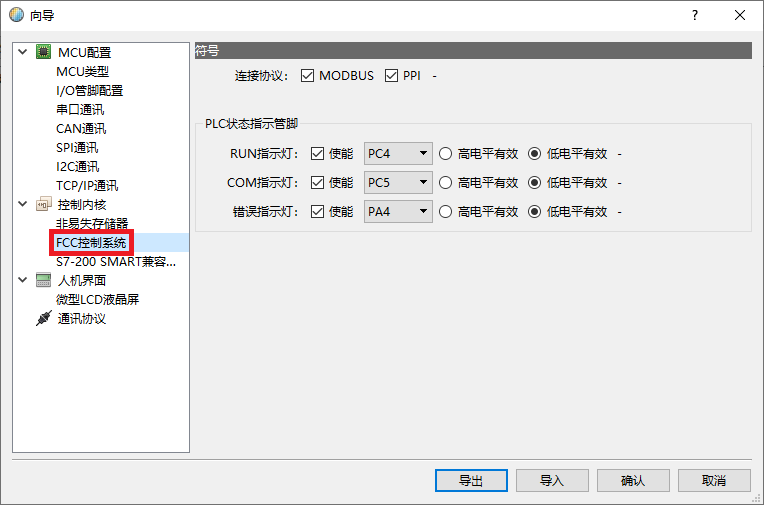

连接协议将PPI和MODBUS都勾选上，这样对于一次只能跑一种协议的串口，不论工作在MODBUS协议下，还是工作在PPI协议下，都可以通过KQD Application Editor进行编程。指定RUN、COM、ERR三个状态指示灯的管脚分别为PC4、PC5、PA4，低电平有效。
硬件示意图：
S7-200 SMART兼容系统

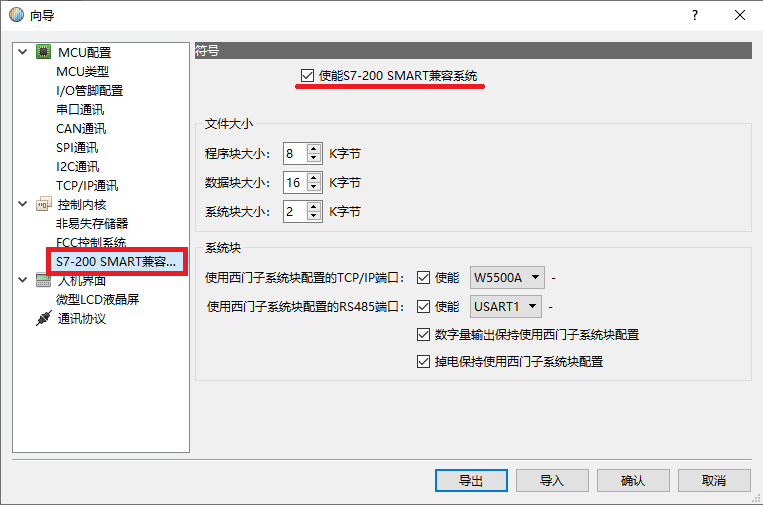

点击左侧导航的“S7-200 SMART兼容系统”，切换到S7-200 SMART兼容系统配置。
勾选“使能S7-200 SMART兼容系统”，文件大小可以使用默认值。在系统块配置中，使能西门子系统块对TCP/IP端口的配置，并选择配置作用于W5500A这个以太网口。使能西门子系统块对RS485端口的配置，并选择配置作用于USART2这个RS485口。使能西门子系统块中的输出保持配置，使能西门子系统块中的掉电保持设置。
微型LCD液晶屏

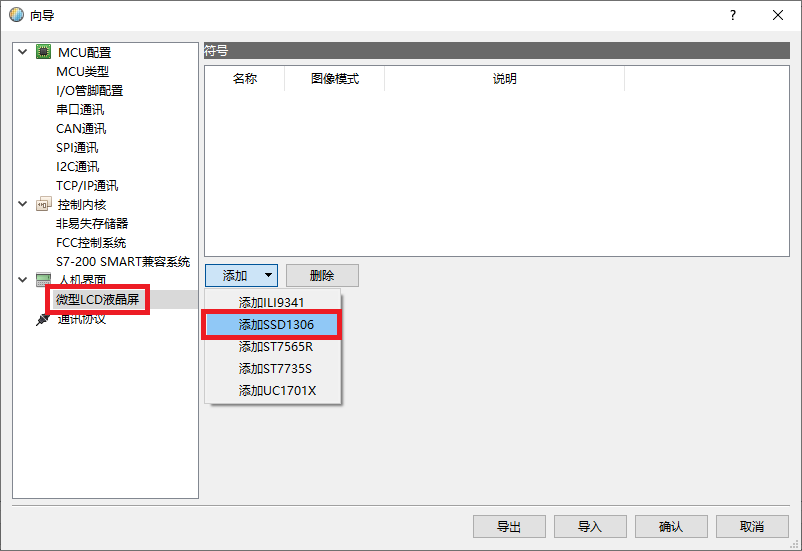

点击左侧导航的“微型LCD液晶屏”，切换到微型LCD液晶屏配置。

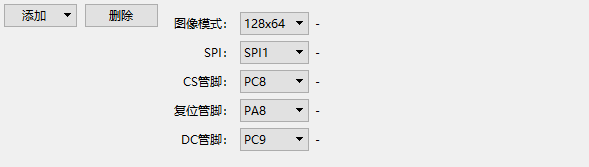

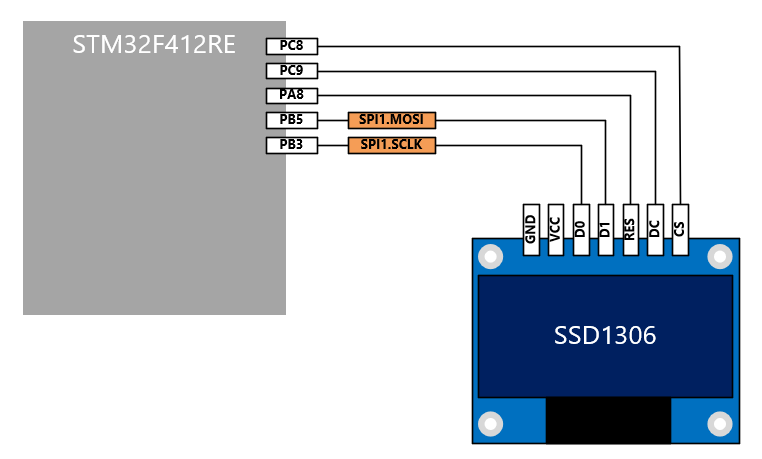

点击添加按钮，添加SSD1306芯片；图像模式为128x64、SPI选择SPI1、CS管脚为PC8、复位管脚为PA8、DC管脚为PC9。
硬件示意图：
配置导入与导出
在生成蓝图之前，也可以点击“导出”按钮，将向导配置导出成文件，供下次使用。
以上向导配置也可以在此处下载：DK60-STM32F412RE-Wizard.bin
生成蓝图
点击确认，即可自动生成蓝图。
