应用例程：通过I2C通讯控制PCF8574模块输出信号

基本信息

基于STM32F103RCT6核心板，通过I2C发送数据到扩展模块PCF8574，PCF8574根据接收到的数据驱动LED模块进行显示。

视频下载

暂无

实验硬件

STM32F103RCT6核心板（1块）[ 购买 ]：

CH340E通讯小板（1块）[ 购买 ]：

Micro-USB通讯线（1根）[ 购买 ]：

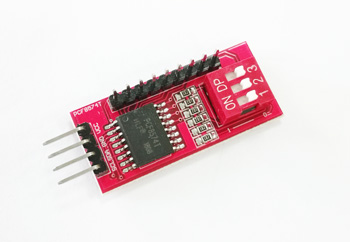

PCF8574模块（1块）[ 购买 ]：

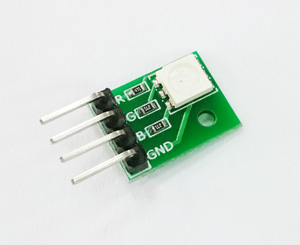

RGB模块（1块）[ 购买 ]：

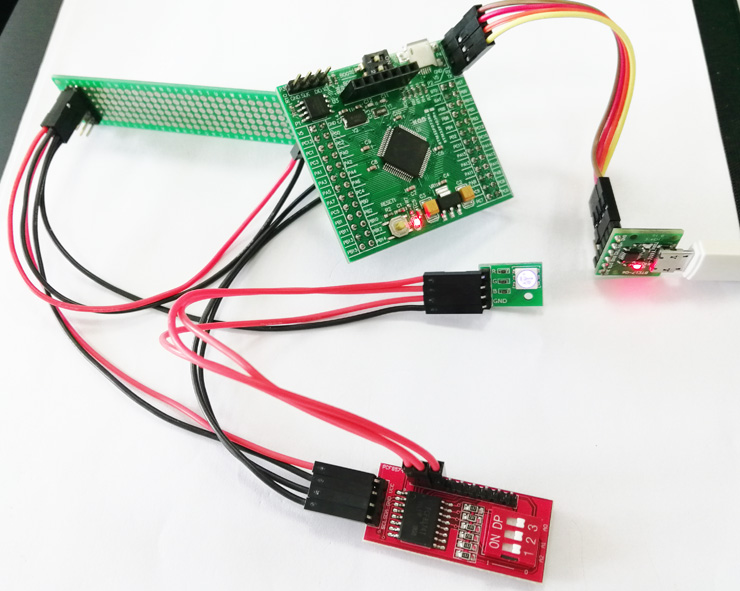

电路参考

  • CH340E通讯小板通过Micro-USB通讯线连接到电脑。
  • CH340E通讯小板连接STM32F103xC核心板
    CH340E通讯小板GND----GNDP4端子STM32F103xC核心板
    +5V----5V
    TXD----RX
    RXD----TX
  • PCF8574模块连接STM32F103xC核心板
    PCF8574模块VCC----5VP1端子STM32F103xC核心板
    GND----GND
    SDA----PB9P2端子
    SCL----PB8
  • RGB模块连接TPCF8574模块
    RGB模块连接R----P0PCF8574模块
    G----P1
    B----P2
    GND----GND

关键配置说明

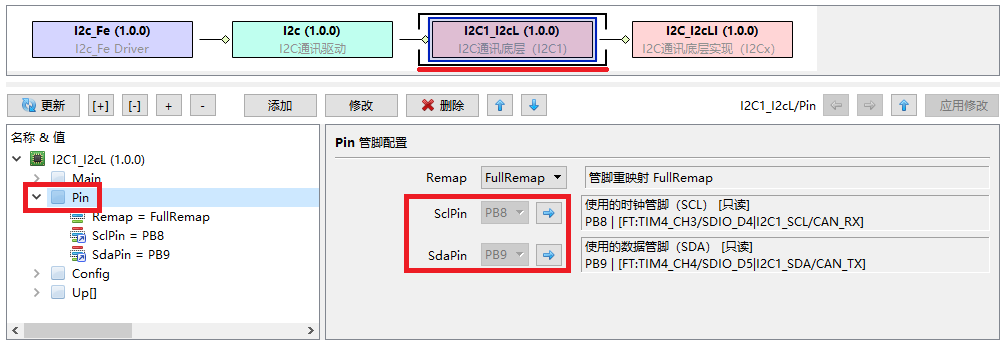

添加I2c蓝图，在蓝图中添加I2C底层实现I2C1_I2cL。选择模块I2C1_I2cL，确认通讯使用的单片机的管脚为PB8、PB9。

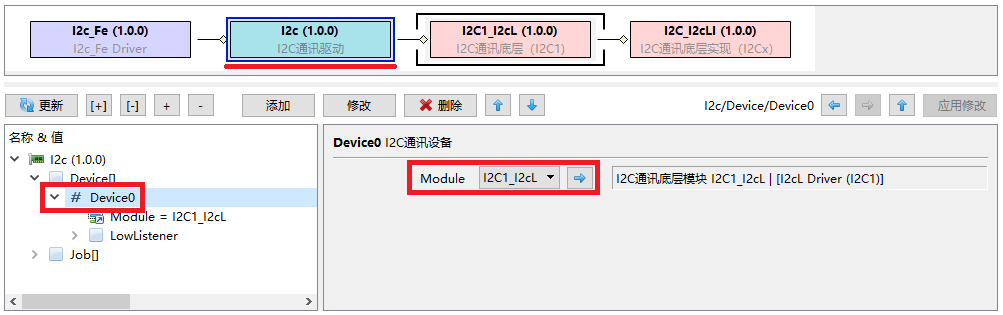

选择模块I2c，在配置节点Device中，添加设备Device0，使用的底层实现为I2C1_I2cL。

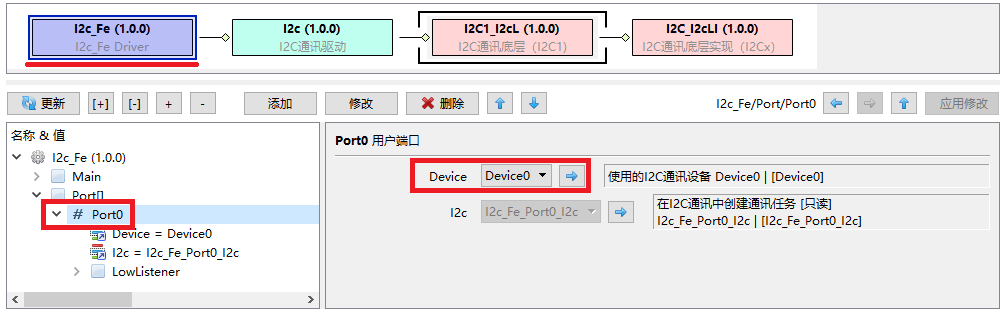

选择模块I2c_Fe，在配置节点Port中，添加用户设备Port0，使用I2c模块中的Device0。

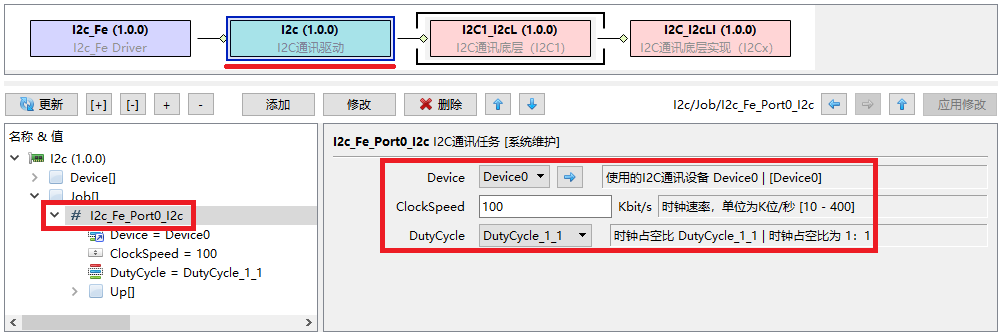

选择模块I2c，在配置节点Job中，选择系统自动创建的任务I2c_Fe_Port0_I2c，确认下通讯参数是否正确。

实验步骤

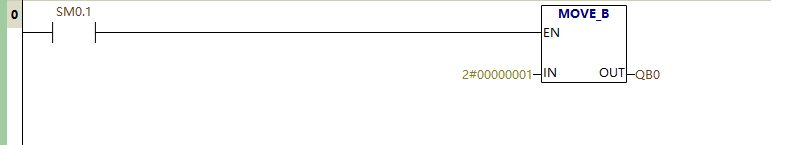

  • 用启动信号SM0.1将QB0赋值为2#00000001

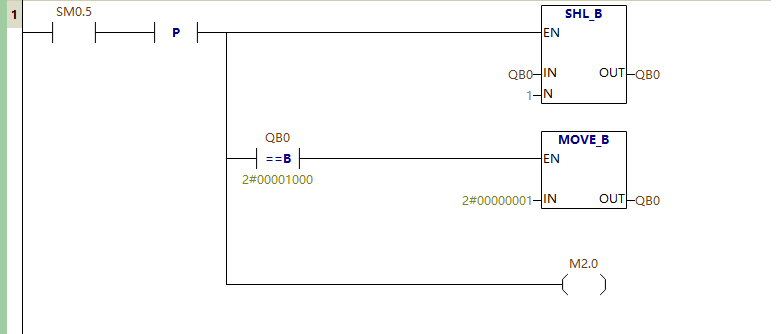

  • 对秒周期信号SM0.5取上升沿，在上升沿中左移变量QB0，如果QB0等于2#00001000，则让QB0重新等于2#00000001。同时，将上升沿信号保存到M2.0。

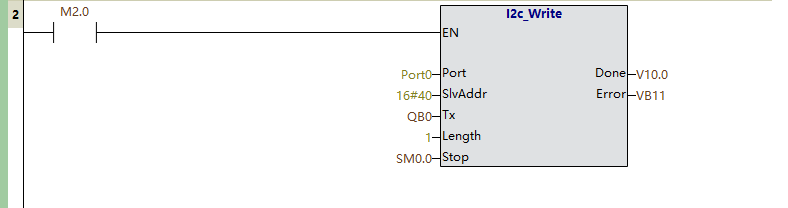

  • 根据上升沿信号，将QB0写入I2C通讯端口，最终通过PCF8574来控制LED灯。

  • 将配置上传到服务器，固件下载到STM32F103xC核心板后，将梯形图也下载到核心板，可以观察到RGB灯颜色的切换。
