应用例程：以太网UDP消息的自由发送与接收（基于ESP8266模块）

基本信息

通过两块STM32F103RCT6核心板，演示如何通过UDP消息进行数据的发送与接收。核心板B采集电位器的数据，转换为电压后，通过UDP消息发送到核心板A，核心板A接收到数据后，将数据通过OLED屏显示出来。UDP消息通过ESP8266模块传递，核心板A驱动ESP8266模块A工作在AP模式（创建WIFI接入点），并监听指定端口的UDP报文。核心板B驱动ESP8266模块B工作在Station模式（加入现有的WIFI接入点），并向特定IP地址的指定端口发送UDP报文。因为使用其中一个ESP8266模块创建了WIFI接入点，因此不需要无线路由器。

视频下载

暂无

实验硬件

STM32F103RCT6核心板（2块）[ 购买 ]：

CH340E通讯小板（2块）[ 购买 ]：

Micro-USB通讯线（2根）[ 购买 ]：

OLED屏SSD1306（1块）[ 购买 ]：

可调电位器模块（1块）[ 购买 ]：

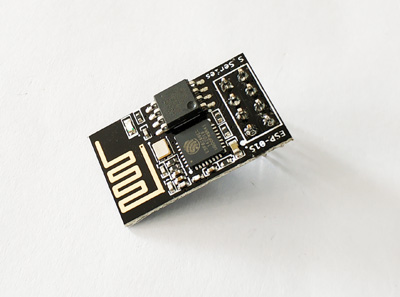

ESP8266通讯模块（2块）[ 购买 ]：

电路参考

  • CH340E通讯小板A通过Micro-USB通讯线到连接电脑。
  • CH340E通讯小板A连接STM32F103xC核心板A
    CH340E通讯小板AGND----GNDP4端子STM32F103xC核心板A
    +5V----5V
    TXD----RX
    RXD----TX
  • CH340E通讯小板B通过Micro-USB通讯线到连接电脑。
  • CH340E通讯小板B连接STM32F103xC核心板B
    CH340E通讯小板BGND----GNDP4端子STM32F103xC核心板B
    +5V----5V
    TXD----RX
    RXD----TX
  • OLED屏插入STM32F103xC核心板A的P5端子。
    OLED屏SSD1306GND----GNDP5端子STM32F103xC核心板A
    VCC----V3
    D0----PB3
    D1----PB5
    RES----PD2
    DC----PA15
    CS----PC12
  • 可调电位器模块连接STM32F103xC核心板B
    可调电位器模块OUT----PA5P1端子STM32F103xC核心板B
    VCC----V3P3端子
    GND----GND
  • ESP8266通讯模块A连接STM32F103xC核心板A
    ESP8266通讯模块A3V3----V3P3端子STM32F103xC核心板A
    RST----V3
    EN----V3
    GND----GND
    TX----PA3P1端子
    RX----PA2
  • ESP8266通讯模块B连接STM32F103xC核心板B
    ESP8266通讯模块B3V3----V3P3端子STM32F103xC核心板B
    RST----V3
    EN----V3
    GND----GND
    TX----PA3P1端子
    RX----PA2

关键配置说明

为了简化，这里STM32F103xC核心板A与核心板B采用同一套硬件配置。

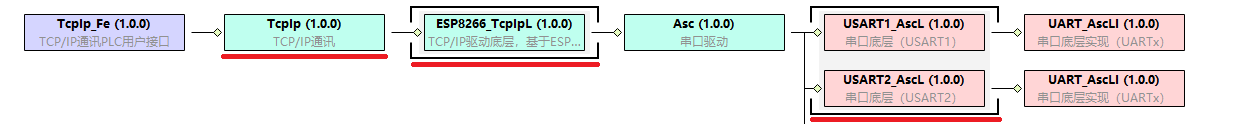

添加Tcp蓝图，在蓝图中添加TCP/IP通讯管理模块TcpIp、TCP/IP底层驱动ESP8266_TcpIpL、串口通讯底层USART2_AscL。

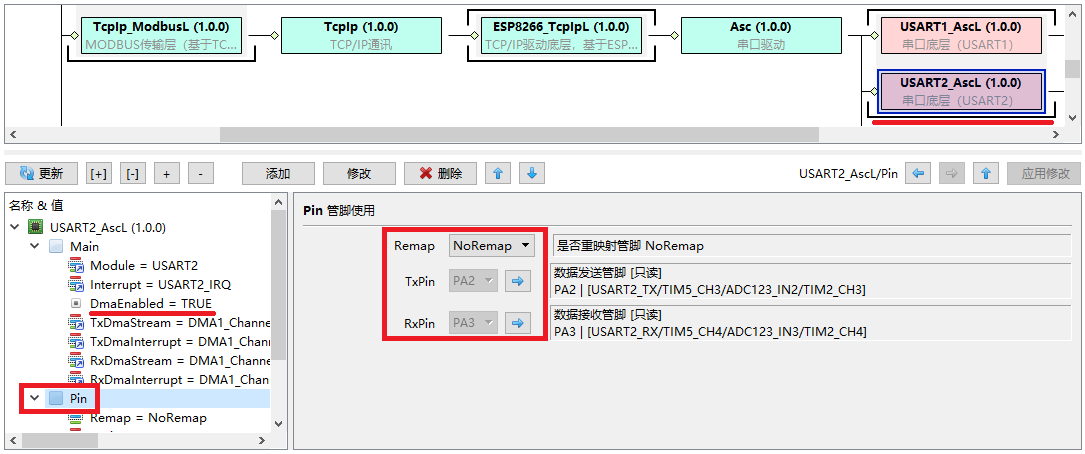

蓝图中选择USART2_AscL模块，在配置节点中选择Pin，确认单片机使用的管脚是：PA2、PA3。因为ESP8266模块默认的波特率时115200，速率比较高，这里建议打开DMA数据传输。

蓝图中选择Asc模块，在配置节点中选择Device，添加节点Device0，使用的串口底层实现为USART2_AscL。

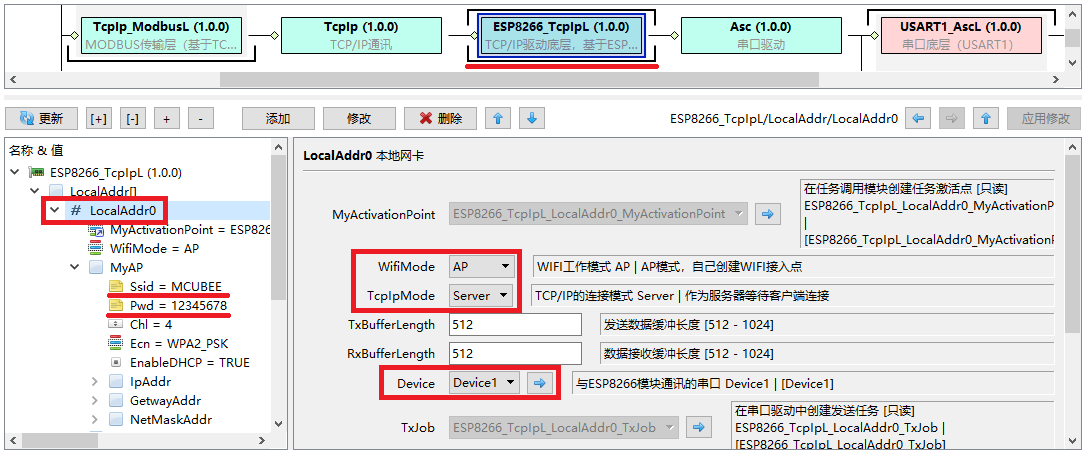

蓝图中选择ESP8266_TcpIpL模块，在配置节点中选择LocalAddr，添加本地网卡LocalAddr0，使用的串口通讯设备为Device1。WIFI模式为AP，自己创建WIFI接入点，接入点名称是MCUBEE，接入点密码是12345678。TCP/IP模式为：作为服务器等待客户端连接。

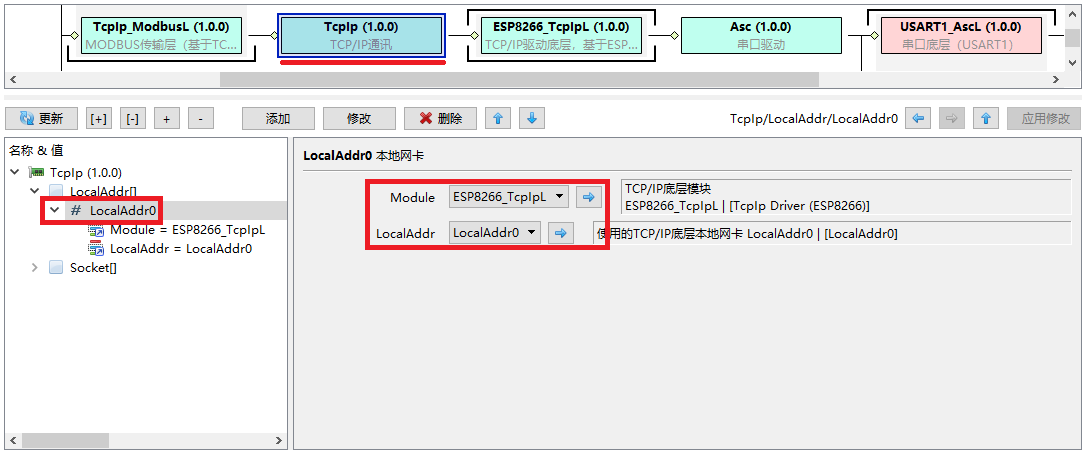

蓝图中选择TcpIp模块，在配置节点LocalAddr中添加本地网卡LocalAddr0，使用的物理网卡为ESP8266_TcpIpL模块中的本地网卡LocalAddr0。

蓝图中选择TcpIp_Fe模块，在配置节点Port中，添加用户端口Port0。Port0会在TcpIp模块中的本地网卡LocalAddr0中自动创建一个网络连接TcpIp_Fe_Port0_Socket。

A/D转换器、OLED屏的配置可以参考以下两个例程：

应用程序

梯形图（核心板A，接收并显示）

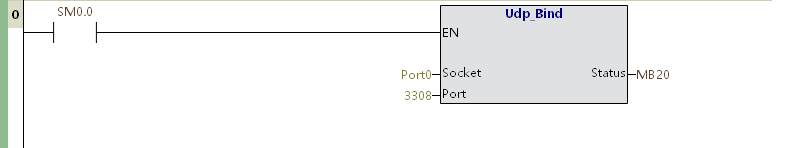

NETWORK 0 用SM0.0保持以太网连接，并设置连接Port0的端口为3308

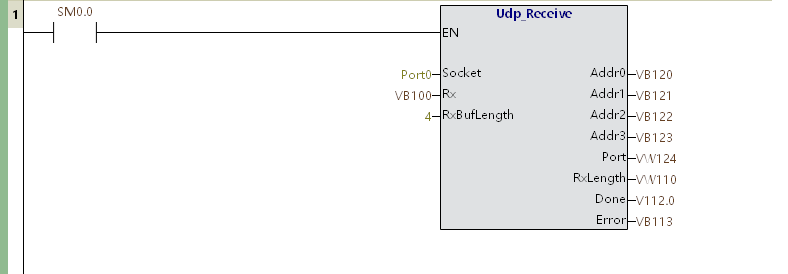

NETWORK 1 用SM0.0驱动UDP消息接收任务，一旦任务完成，下一个周期立即重新开启接收

NETWORK 2 当接收任务完成且没有错误时，统计总的报文和有效报文

液晶屏配置（核心板A，接收并显示）

梯形图（核心板B，采集并发送）

NETWORK 0 用SM0.0保持以太网连接，并设置连接Port0的端口为3308

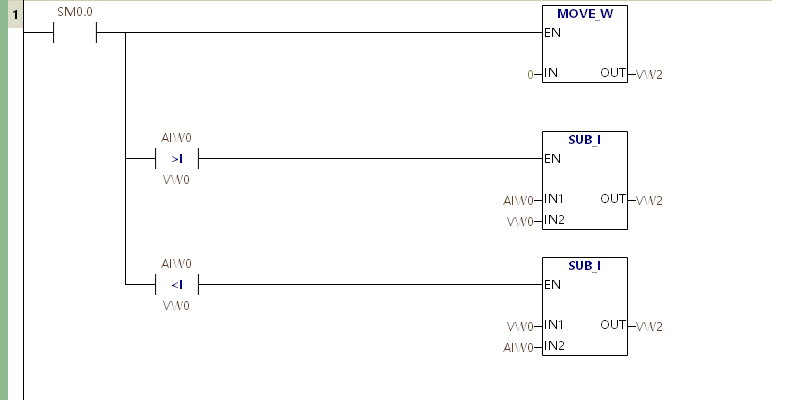

NETWORK 1 获取AIW0的变化情况，保存到变量VW2

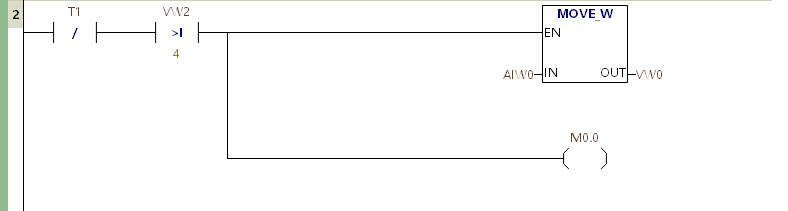

NETWORK 2 如果不在发送冷却时间内，且数据变化大于4，则更新VW0，并设置因为数据变化需要发送的请求M0.0

NETWORK 3 如果不在发送冷却时间内，且超过1秒没有发送过数据了，设置因为超时需要发送的请求M0.1

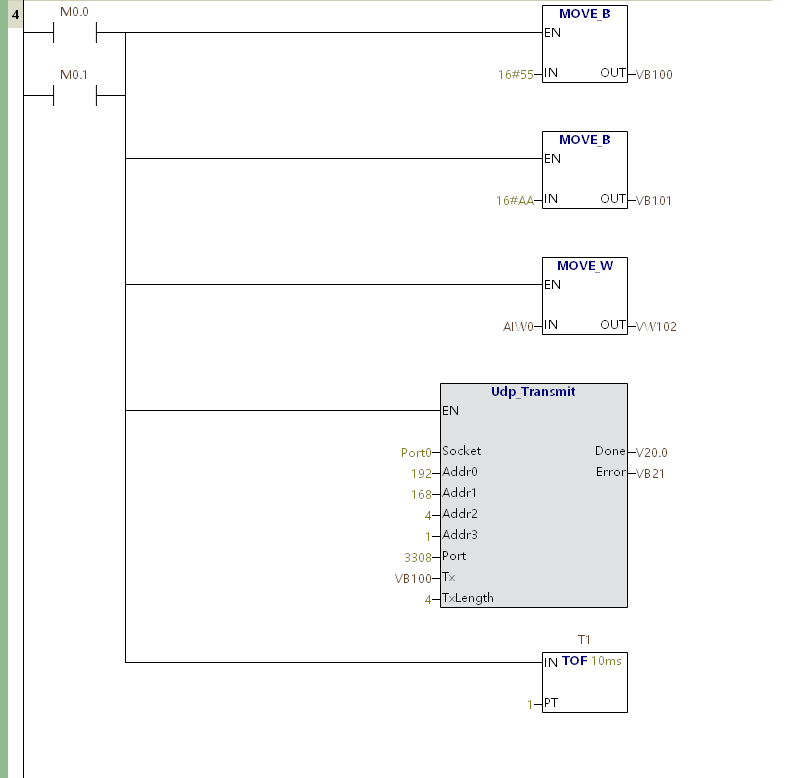

NETWORK 4 若有发送请求M0.0或者是M0.1，处理下数据然后启动发送任务

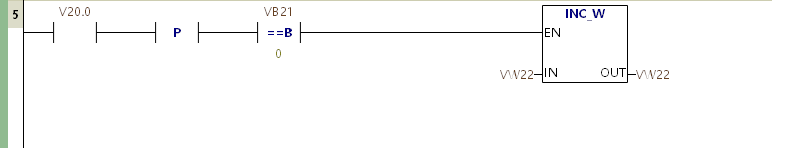

NETWORK 5 统计发送成功的次数

系统块配置（核心板B，采集并发送）

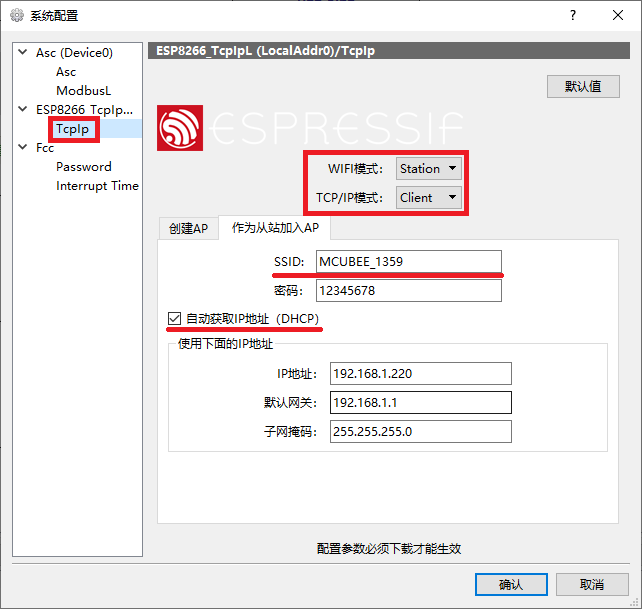

在硬件配置中，ESP8266默认是工作在AP模式，因为核心板B需要驱动ESP8266工作在Staion模式，因此需要在系统块中修改ESP8266的工作模式。这里将WIFI模式设置为Station（加入WIFI接入点）；TCP/IP模式设置为Client（客户端）。核心板A会在启动后建立建立一个WIFI接入点MCUBEE_XXXX，系统会根据MCU的硬件ID在MCUBEE后面加上下划线和4个数字。为了确认这4个数字，可以先让核心板A正常上电启动，然后用带无线网卡的笔记本搜索一下当前的可用WIFI接入点，确认名字后再填写到核心板B的系统快配置中。系统块配置必须在下载到核心板，重新上电后才能生效！

实验步骤

  • 将配置上传到服务器，固件下载到STM32F103xC核心板A和B。

  • 将梯形图A下载到STM32F103xC核心板A。

  • 重新启动STM32F103xC核心板A，然后用带无线网卡的笔记本搜索一下当前的可用WIFI接入点，确认STM32F103xC核心板A创建的WIFI接入点的名字。

  • 将WIFI接入点的名字填入梯形图B中的系统块，然后将梯形图B下载到STM32F103xC核心板B。

  • 重新启动核心板B，大约4，5秒左右，核心板B将登陆核心板A创建的WIFI接入点。一旦建立连接，即使电位器保持不动时，也可以看到核心板B定时向核心板A发送数据。扭动电位器时，核心板A上显示的电压立即变化。
