专题介绍：配置PROFINET子站

基本信息

PROFINET由PROFIBUS国际组织（PROFIBUS International，PI）推出，是新一代基于工业以太网技术的自动化总线标准。目前KQD平台集成的PROFINET协议栈不需要PROFINET专用网卡，使用可以收发原始网络帧的普通网卡即可。协议栈满足PROFINET的以下子集：

  • 符合性等级A和B
  • 实时类1（RT通讯，延时小于10ms）

目前KQD平台可以支持的网卡有：

  • DP83848
  • LAN8720
  • W5500（工作于RAWMAC模式）

因为使用普通网卡，目前的协议栈不支持IRT通讯（延时小于1ms），但是在满足速度要求的场合，可以大幅降低硬件成本。这里以开发板DK60-STM32F412RE为例，介绍如何使用向导配置PROFINET，建立与S7-200 SMART的通讯。开发板的详细信息可以参考介绍：STM32F412开发板DK60-STM32F412RE

向导配置

首先，需要参考开发板DK60-STM32F412RE的硬件电路完成基础硬件配置，可以参考：专题介绍：使用向导来生成蓝图

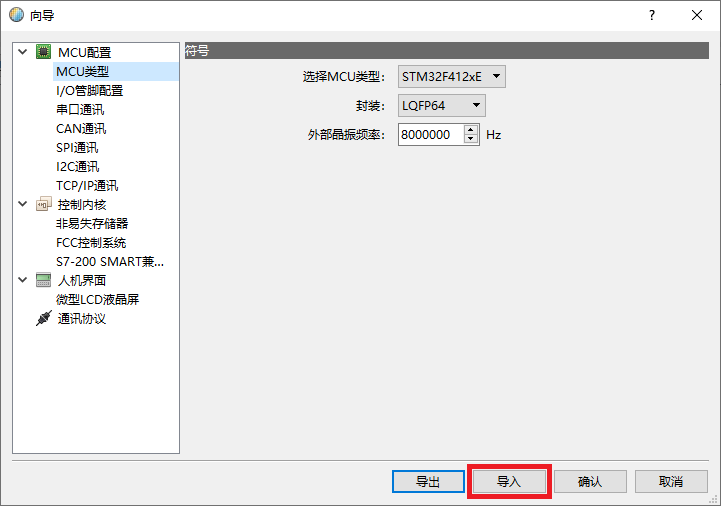

按照专题介绍中步骤完成向导配置或者直接导入向导配置文件：DK60-STM32F412RE-Wizard.bin

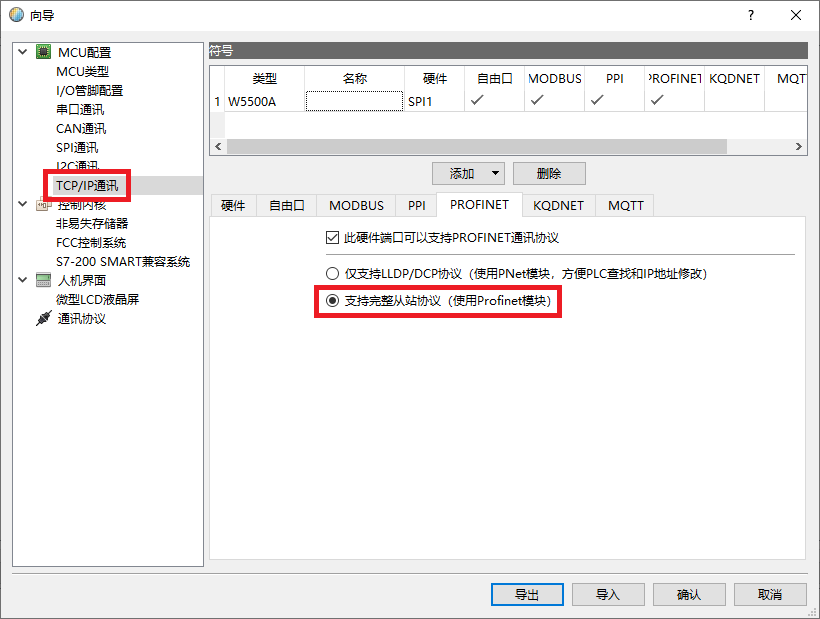

选择TCP/IP通讯选项卡，将网卡W5500A的PROFINET协议配置由“仅支持LLDP/DCP协议”修改为“支持完整从站协议”。

点击确定即可生成蓝图。蓝图上传到服务器；完成开发板的烧录；PLC类型部署到本地后，即可开始进行PROFINET配置。

PROFINET配置

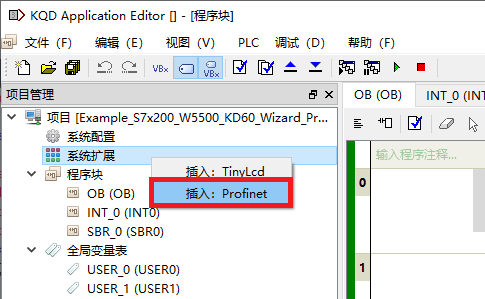

在KQD Application Editor中选择Designer最新部署的PLC类型后，即可在项目的系统扩展中，添加PROFINET配置信息：

配置条目的名称没有特殊要求，这里输入“E0”后确定：

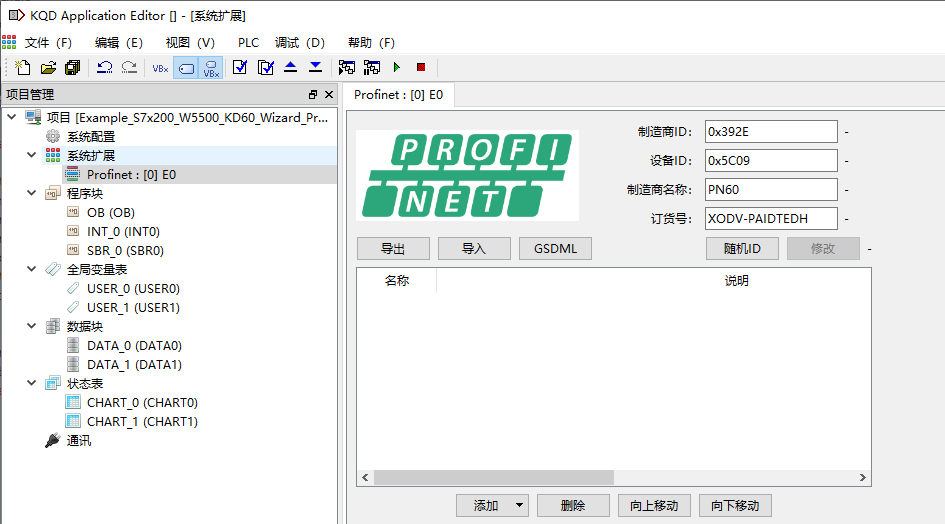

此时出现PROFINET配置界面：

制造商ID、设备ID、制造商名称、订货号用来进行设备的识别，更改它们后必须通过GSDML文件同步到PROFINET主站。为了区别不同厂家的不同产品，软件会先随机生成一组ID。可以点击“随机ID”按钮重新生成新的标识，也可以手动输入来指定。

下面的列表可以添加槽信息和模块信息

槽信息包含I、Q、AI、AQ寄存器的偏移量（字节单位）。如果槽上挂载了模块，那么模块的数据会根据槽上配置的偏移量去PLC中进行寄存器读写。

点击“添加”按钮，选择添加槽：

可在右边对添加的槽进行设置：

修改完后注意点击“修改”按钮，保存修改。

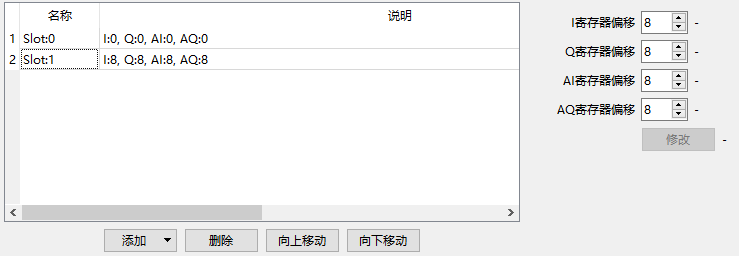

在本例中，总共配置2个槽（目前的协议栈只支持两个槽），第1个槽的寄存器偏移都是0，第2个槽的寄存器偏移都是8：

模块信息包含以下条目：

  • 符号：必须由字母和数字组成，首字母必须是字母，用于内部的标识，各模块符号不能重复。
  • ID：协议中通过此ID来区分不同的模块，各模块ID不能重复。
  • 名称：协议中通过此名称来区分不同的模块，各模块名称不能重复。
  • 说明：模块功能的详细说明（协议里面模块加载子模块的名称），各模块说明不能重复。
  • 数据类型：如果是数字量，模块读写I、Q的数据。如果是模拟量，模块读写AI、AQ的数据。
  • 输入数据数量：字节单位，如果是模拟量模块，必须是2的倍数。
  • 输出数据数量：字节单位，如果是模拟量模块，必须是2的倍数。

点击“添加”按钮，添加模块：

可在右边对添加的模块进行设置：

修改完后注意点击“修改”按钮，保存修改。

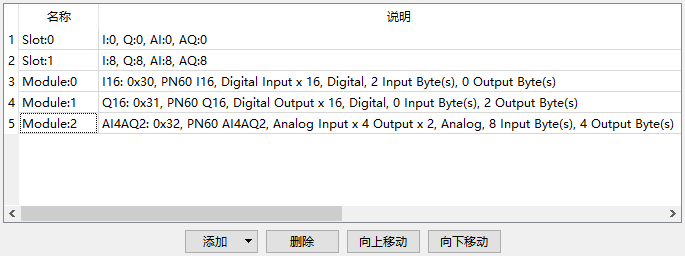

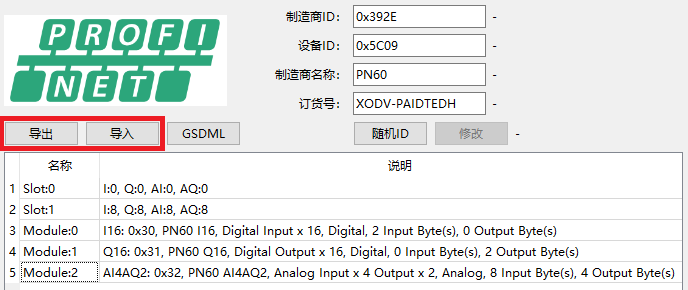

在本例中，总共配置了3个模块：数字量输入模块、数字量输出模块、模拟量模块：

这个简单的例子就配置完成了，配置是跟随梯形图项目一起保存的，因为不同的梯形图项目可能需要共用同一个配置（也共用同一个GSDML文件），因此强烈建议将PROFINET配置导出到文件，这样下次需要编程其他子站，或者是需要生成GSDML文件时，可以再次导入配置。

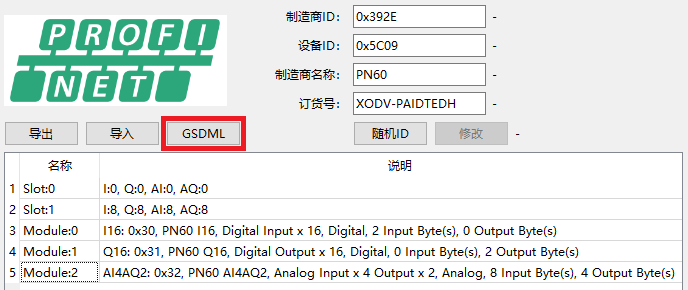

最后，将PROFINET配置导出到GSDML文件，以供PROFINET主站使用：

S7-200 SMART导入GSDML文件且简单编程

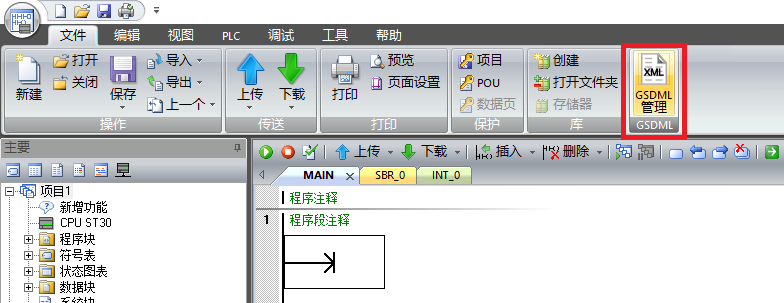

打开S7-200 SMART的编程软件STEP 7-MicroWIN SMART，点击GSDML管理按钮：

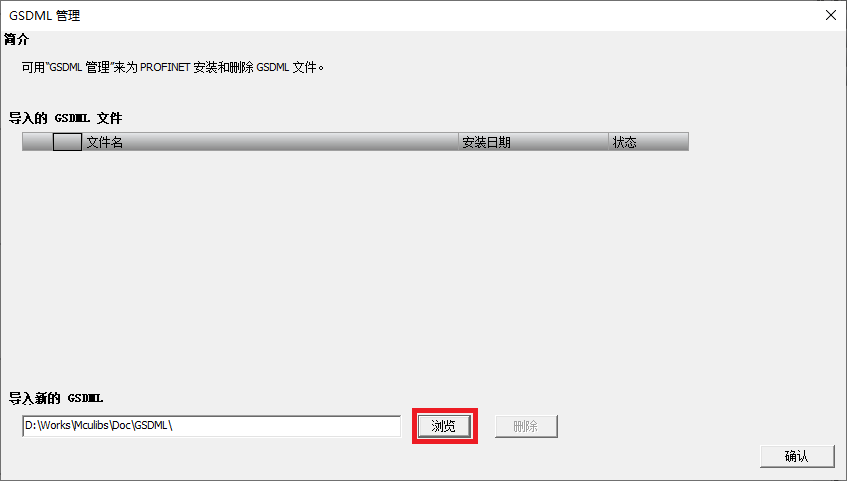

点击“浏览”按钮，选择前面生成的GSDML文件：

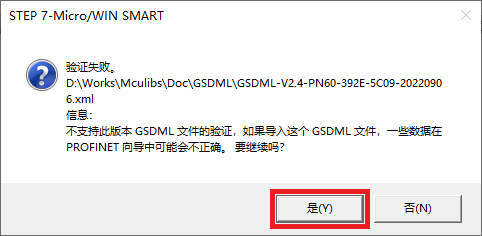

因为GSDML的协议版本和编程软件的不一致，会弹出一个警告对话框，这里直接点击“是(Y)”：

最后点击确定关闭GSDML管理对话框。

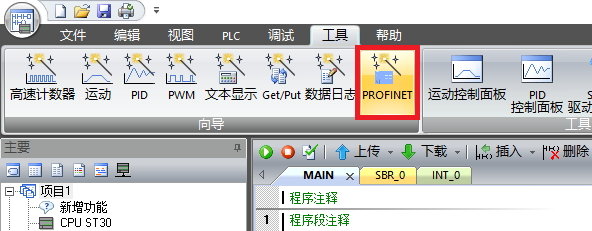

在工具的向导按钮中，点击PROFINET按钮：

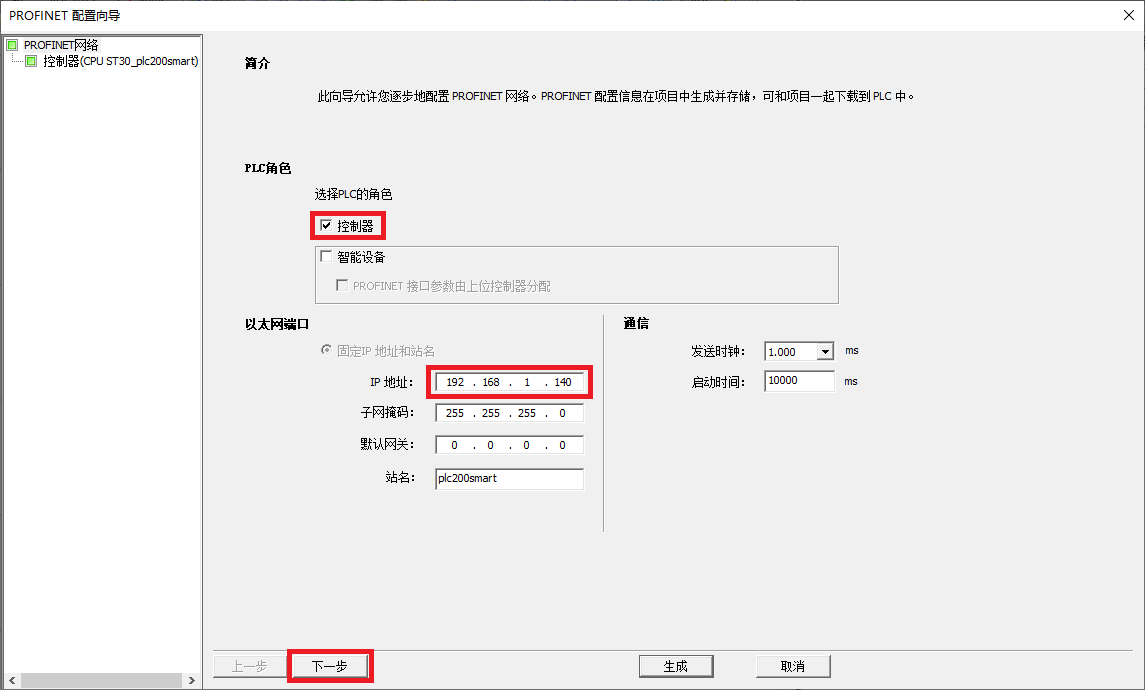

在PROFINET配置向导中，选择PLC的角色为控制器；修改IP地址为192.168.1.140（开发板默认地址是192.168.1.110，需要在同一网段）；点击下一步：

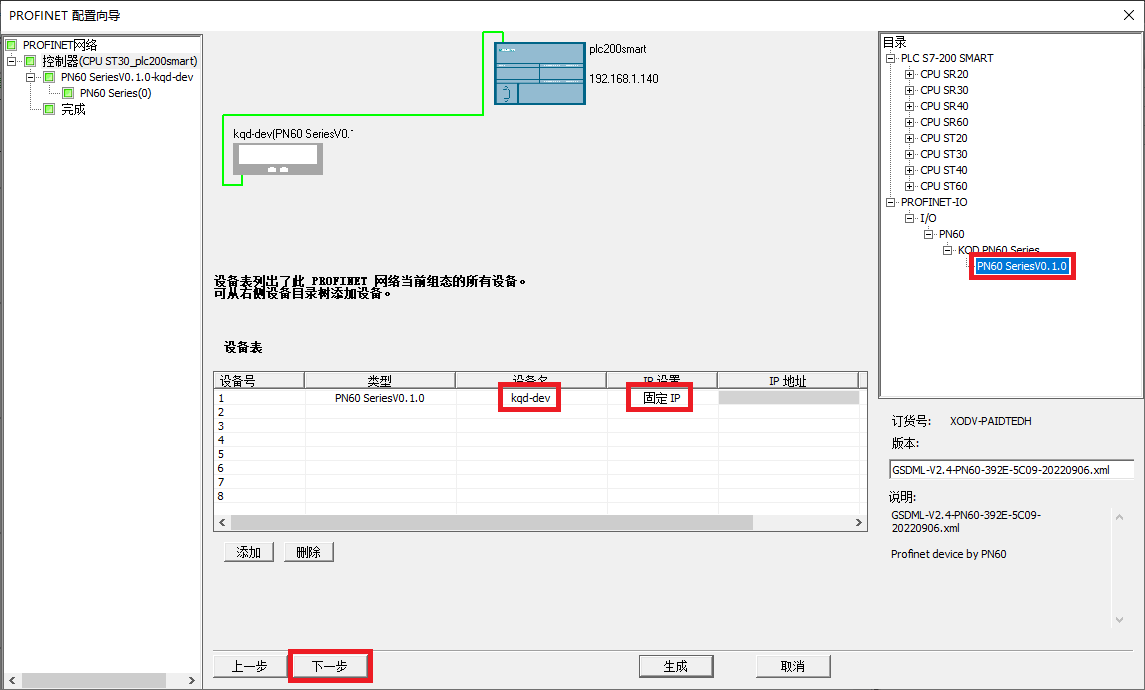

将：PN60 SeriesV0.1.0拖拽到设备表中去，设备名修改成开发板默认的设备名“kqd-dev”；IP设置选择为“固定IP”（这里如果选择用户设置，则需要在后面输入你希望设置的IP，PROFINET主站在找到设备后，如果发现IP不一致，会通过DCP协议自动修改设备IP）；最后点击下一步：

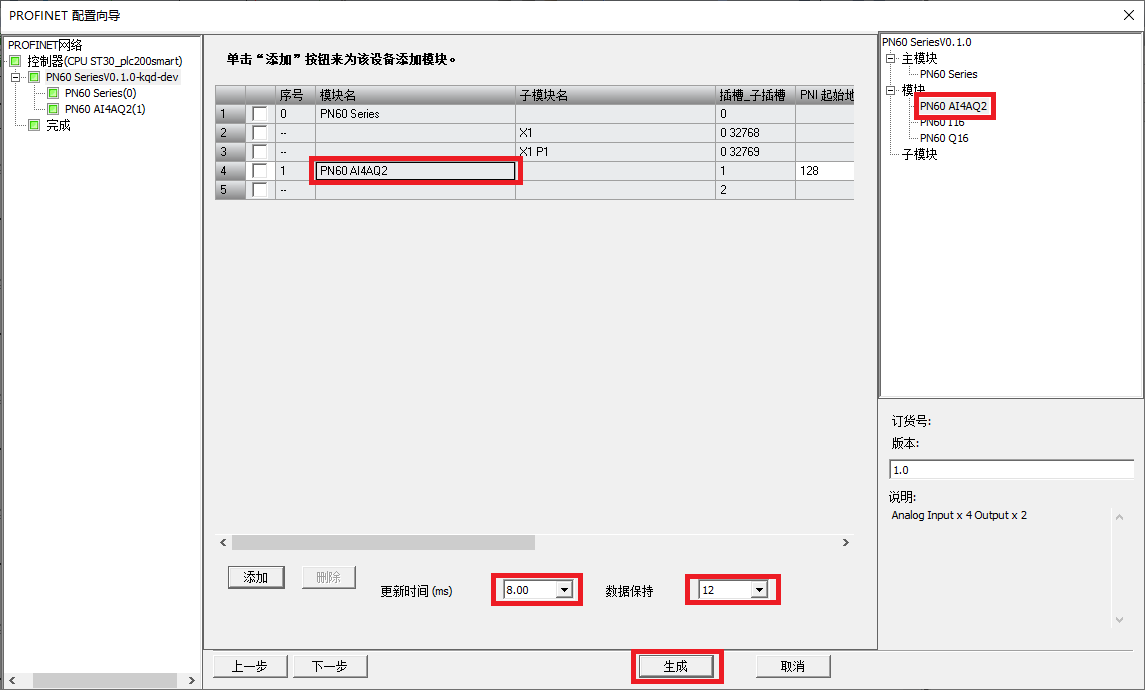

将模块PN60 AI4AQ2拖到槽1上；设置更新事件为8ms；设置数据保持为12；最后点击“生成按钮”：

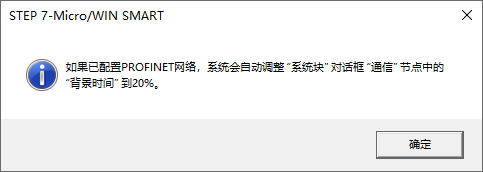

弹出的信息提示对话框，点击“确定即可”：

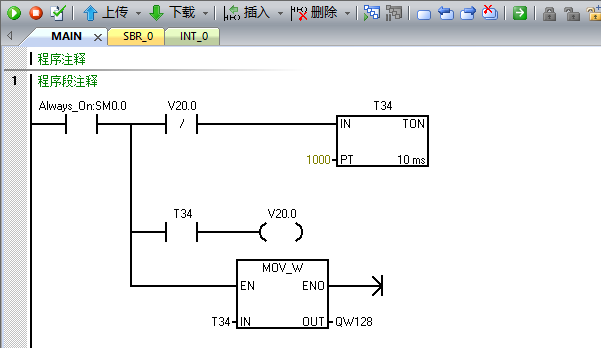

在软件STEP 7-MicroWIN SMART中，编写一个简单的梯形图，使QW128在10秒内，0到1000循环变化：

将系统快和程序块都下载到西门子PLC中去，便完成了PROFINET主站的程序编写。

开发板DK60-STM32F412RE的简单编程

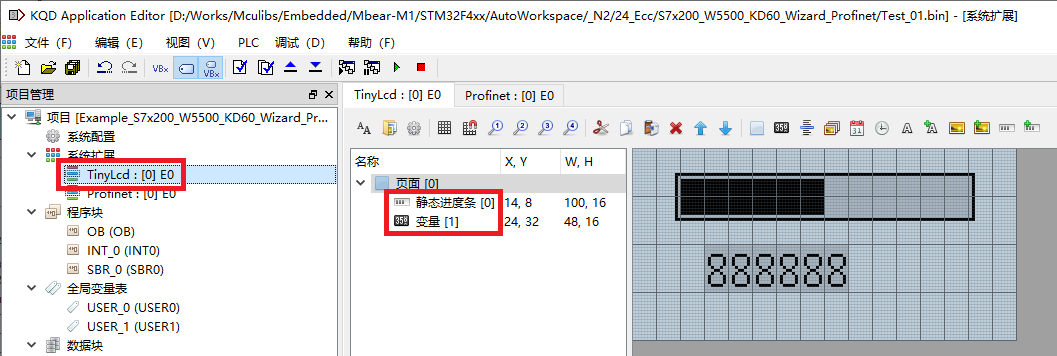

在KQD Application Editor中添加系统扩展TinyLcd，并在首页中添加一个静态进度条，一个变量：

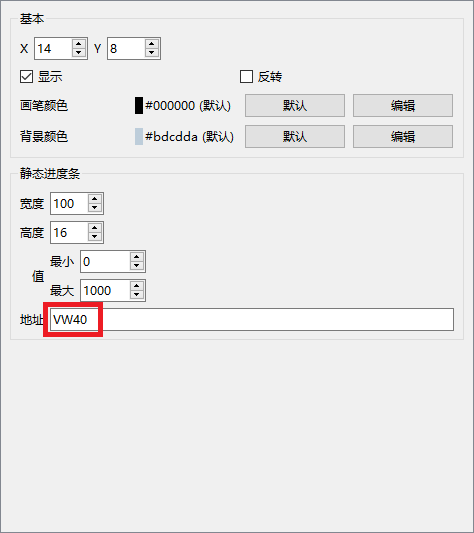

将静态进度条的值绑定为PLC变量VW40；将变量也绑定为PLC变量VW40。

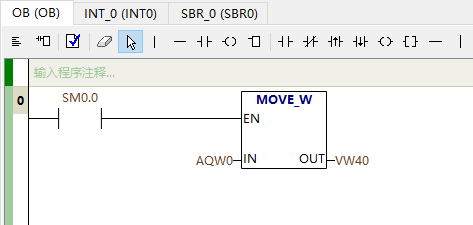

编写梯形图，将通过PROFINET接收到的变量AQW0移动到VW40方便LCD显示：

将程序下载到开发板，便完便完成了PROFINET从站的程序编写。注意PROFINET配置下载后，需要硬件复位PLC才能生效。

通讯验证

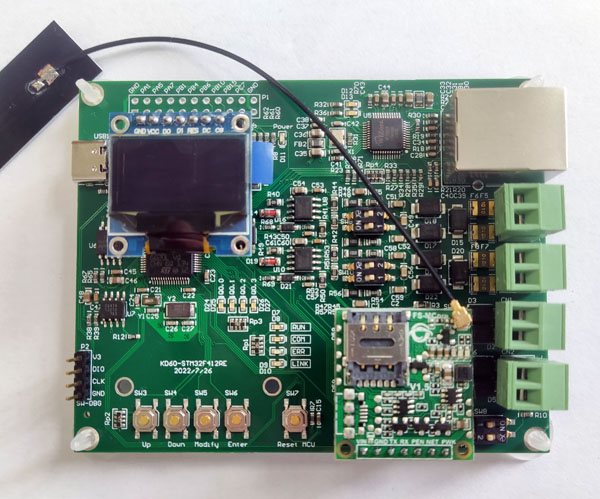

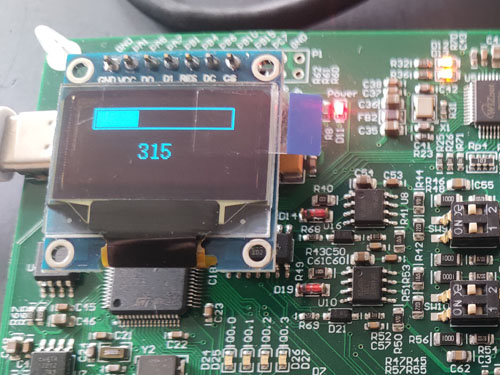

将西门子PLC和开发板DK60-STM32F412RE放到同一网段中去，可以观察到西门子PLC的通讯红灯消失（找到了PROFINET从站kqd-dev），开发板接收到了主站循环变化的数据，显示在LCD屏幕上：
